精密高壓功率放大器同相放大器

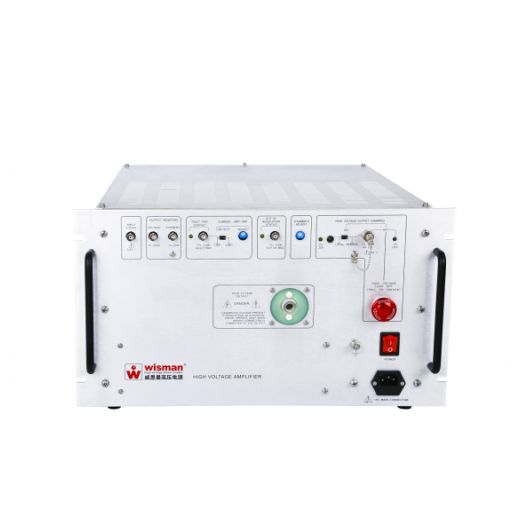

 AMW高壓功率放大器，高壓放大器，威思曼高壓電源推出用于工業和研究應用。全固態高壓絕緣設計，可實現高轉換速率，寬帶寬和低噪聲工作。四象限有源輸出在整個輸出電壓范圍內將電流吸收或輸出到電抗性或電阻性負載中。這種類型的輸出對于實現準確的輸出響應和各種負載（例如高電容性或電抗性負載）所需的高轉換速率至關重要。威思曼高壓電源推出的該高壓放大器為同相放大器。

產品特點：

四象限輸出，用于驅動容性負載

閉環系統實現高精度

短路保護，用于設備保護

全固態設計，免維護運行

直流穩定的可編程電源應用

低輸出噪聲，提供高精確的輸出

應用領域：

鐵電測試儀，靜電偏轉，電泳法，電流變液，電光調制，材料極化，交流或直流偏置，離子束轉向，粒子加速器，質譜儀，材料表征，鐵電體，大氣等離子，介電勢壘放電。

特性說明：

輸入電壓：220AC±10%

輸入電流：3A

輸出電壓：0 ~±20kv直流或交流峰值

輸出電流：0 ~±20毫安直流或交流峰值

輸入電壓范圍：0至±10 V DC或峰值AC

輸入阻抗:25kΩ

直流電壓增益：2000V /V

直流電壓增益精度:比滿量程的0.1%更好

直流失調電壓:小于±2V

輸出噪聲：小于1.5V rms

轉換速率：大于450 V /μs(一般為10%至90%)

大信號帶寬

直流到大于7.5khz(-3 db)

直流到大于3.75khz(1%失真)

小信號帶寬(-3 db):DC到大于20khz

穩定度：小于50ppm /hr，非累積性

溫度系數：低于25ppm /°C

工作溫度：溫度0°C至40°C(32°F至104°F)

工作濕度：相對濕度85%，無冷凝

zui高海拔：海拔2000米(6561.68英尺)

外形尺寸：264 mm H x 483 mm W 635 mm D(10.4H x 19” W x 25” D)

重量：25kg

電壓顯示

顯示比例：2000:1

直流精度優于全量程的0.1%

直流失調電壓小于±2 mV

輸出噪聲小于10mv均方根

輸出阻抗47Ω

電流顯示

顯示比例：1 V /6 mA

直流精度大于滿量程的0.5%

失調電壓小于±10 mV

輸出噪聲小于30mv

輸出阻抗47Ω

20/20C
