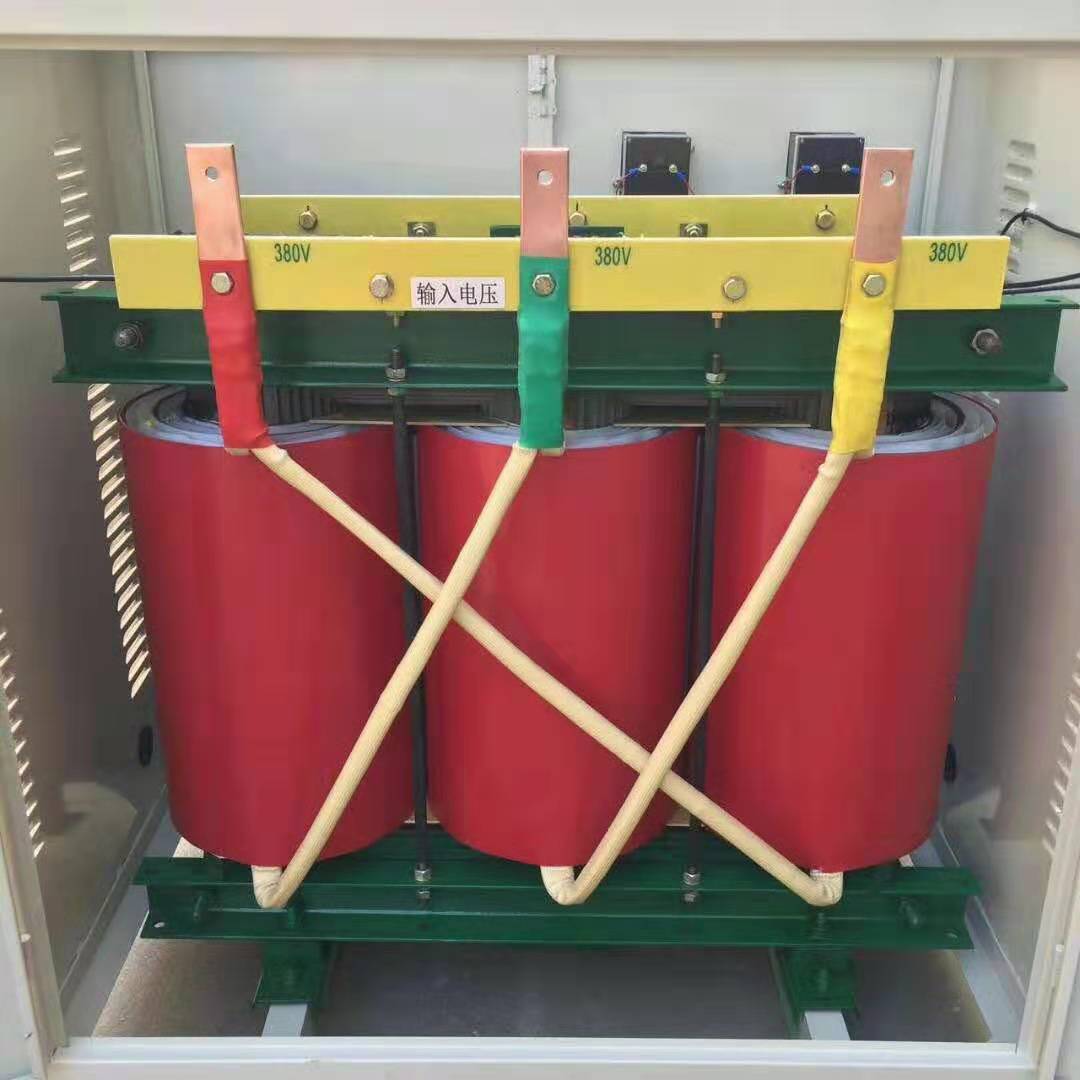

sg_80kva_380/380三相干式隔離變壓器

牛特SG隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，YSDSG英施丹隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離原副邊繞線圈各自的電流。早期為歐洲國家用在電力行業，廣泛用于電子工業或工礦企業、機床和機械設備中一般電路的控制電源、安全照明及指示燈的電源。sg-80kva 380/380三相干式隔離變壓器

三相干式隔離變壓器結構特點：

采用 F、H 級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持**的電氣性能和機械性能。F、H 級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力;變壓器整體由 H 級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會減小.

sg-80kva 380/380三相干式隔離變壓器簡介

隔離變壓器屬于安全電源，一般用來機器維修、保養用，起保護、防雷、濾波作用。

隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般（但并非全部）是指1：1的變壓器。雖然次級不和大地相連， 但次級任一根線與大地之間仍然有電位差和180度的相位差，具有危險。

控制變壓器和電子管設備的電源也是隔離變壓器。如電子管擴音機、電子管收音機與示波器，以及車床控制變壓器等電源都是隔離變壓器。如為了安全維修彩電常用1：1的隔離變壓器。在空調中也有使用。

首先通常我們用的交流電源電壓一根線和大地相連，另一根線與大地之間有220V的電位差。人接觸會產生觸電。而隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。人接觸任意一條線都不會發生觸電，這樣就比較安全。

其次，隔離變壓器的輸出端跟輸入端是完全“斷路”隔離的，這樣就有效的對變壓器的輸入端（電網供給的電源電壓）起到了一個良好的過濾作用。從而給用電設備提供了純凈的電源電壓。

另一用途是防干擾。可廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電等場所。

隔離變壓器是指輸入繞組與輸出繞組在電氣上彼此隔離的變壓器，用以避免偶然同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和大地所帶來的危險，它的原理與普通干式變壓器相同，也是利用電磁感應原理，主要隔離一次電源回路，二次回路對地浮空，以保證用電安全。

使用條件:

工作環境溫度：-15~+50°C；

工作環境濕度：20~90%RH；

工作環境大氣壓力：860 hPa～1060 hPa；

儲藏/運輸溫度：-20°C～+55°C。

主要技術特征:額定容量：0.5kVA～1600kVA；

輸入電壓：額定電壓380V±15%；

輸出電壓：額定電壓380V（容載）；

聯接方式：Dyn11

頻   率：≥98%；

頻   率：50Hz/60Hz；

接地電阻：25A小于50靠歐

感應耐壓：125HZ/760V/4分鐘

絕緣等級：H級；

噪   音：≤55dB (A計權)；

溫   升：≤125K；

隔離變壓器隔離變壓器加裝在穩壓電源的應用:

一、在電源輸入端接入隔離變壓器（三角/星形）

1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo 隔離變壓器，可以去掉三次諧波和減少干擾信號。

2、可以采用△/Yo 隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。

3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。二、在電源輸出端接入隔離變壓器（星形/三角）:

1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。

2、非線性負載電流的畸變影響取樣的準確性，可以在 Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。

3、若負載不平衡，采用 Yo/△也不影響穩壓電源的正常工作。
