高頻刷卡模塊_射頻讀卡模塊_JMY6073

1 簡介

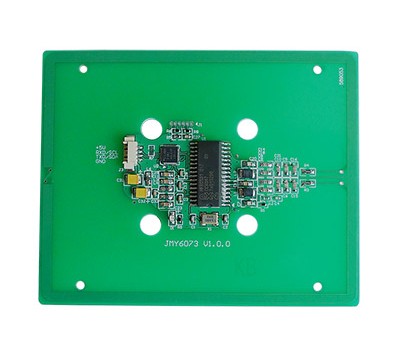

JMY6073 是一個由用戶發送命令，對非接觸 IC 卡進行讀寫操作的一個模塊式電路。該模 塊符合 EMV2000、EMV2010 和 PBOC 2.0 的 LEVEL 1 標準。 JMY6073 的射頻天線與模塊采用一體式設計，射頻電路與天線之間使用阻抗分析儀調整以 匹配阻抗，能達到非常好的讀寫性能和非常好的穩定性。 JMY6073 功能非常多，支持多種非接觸 IC 卡國際標準，支持多家不同供應商的卡片。設 計者對非接觸 IC 卡的命令進行了分類整合，因此用戶對模塊發出的命令相對簡單，但是卻能完 成對各種非接觸 IC 卡的全面操作。
2 關鍵特點
● 天線一體式設計，天線性能穩定，一致性好。
● 對 T=CL 的卡片支持完善，支持 FSDI=8，可以收發超過 256 字節的 APDU。
● 模塊的 RF 電路性能和通訊協議可以通過 EMV 或 PBOC 的認證，全面滿足支付系統要求。
● 二代證 UID 讀取。
3 技術指標
● 射頻基站：  NXP MF RC500 / MF RC531 / SL RC632 / CL RC400
● 工作頻率：  13.56MHz
● 工作電場：  符合 EMV 2010 和 PBOC 3.0 LEVEL 1 的要求
● 支持的標準： ISO14443A，ISO14443B，ISO15693
● 可讀卡型：   見：模塊功能配置表
● 防沖突能力： 全功能防沖突，可以同時處理多張卡，可設定為只處理單張卡
● 自動尋卡：   支持，默認關閉，可設定默認狀態
● 供電電壓：   DC  5V（±10%）
● 接口：   IIC 或 UART（在訂貨時選定）
● 通訊速率：  IIC  400Kbps      UART 19200bps / 9600bps / 38400bps / 57600bps / 115200bps
● 最大指令長度： JCP04 253 字節 JCP05 510 字節
● 接口電平：   UART/IIC：3.3V（TTL 電平，5V 兼容）
● 最大靜態功耗： 工作模式： 150mA Idle 模式： 100uA
● 讀卡距離：   100mm（MIFARE One 典型距離，與卡片品質有關）
重量：    約 30 克
● 工作溫度：   -25 ~ +85 ℃
● 儲存溫度：   -40 ~ +125 ℃
