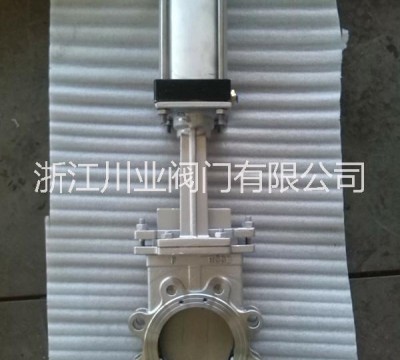

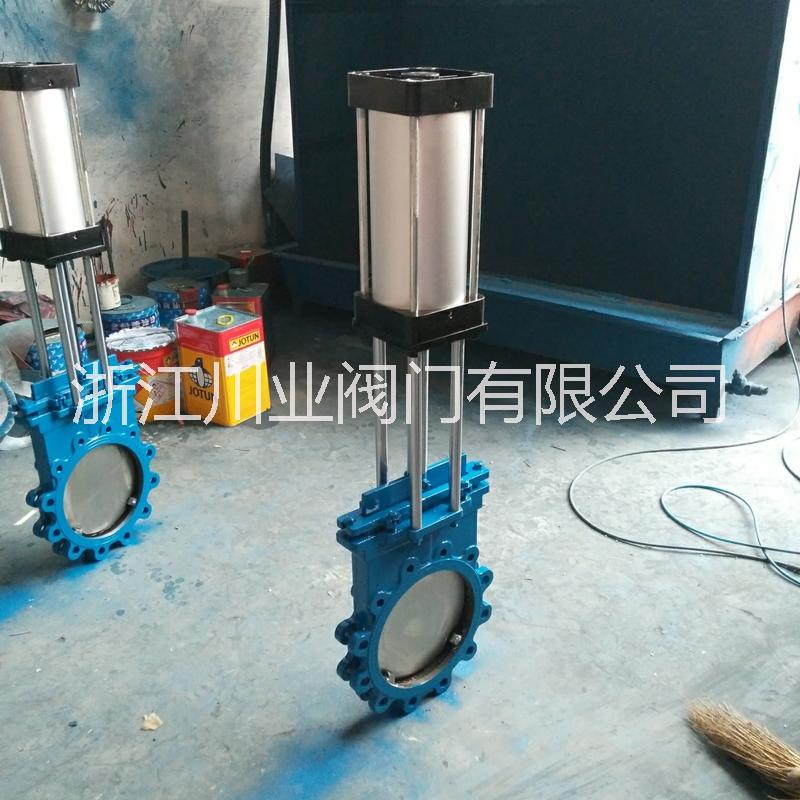

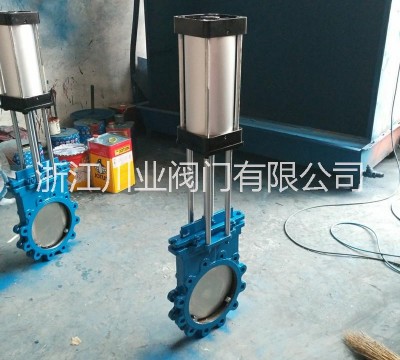

氣動梅花單插板刀型閘閥_PZ673H

氣動梅花單插板刀型閘閥產品特點】

   刀形閘閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-550℃情況下正常工作。
     刀形閘閥:適用于一般石化等食品業，水泥造紙，環保等各類別產業中各項粉粒體及漿類流體.刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
    刀形閘閥:產品特點 1、超短結構長度，節省材料，可使管路系統整體重量大大減輕 2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性 3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏 4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活 5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物

【氣動梅花單插板刀型閘閥安裝和使用】

1)安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2)各連接部位螺栓，要求均勻擰緊；

3)檢查填料部位要求壓緊，既保證填料的密封性，又要保證插板開啟靈活；

4)用戶在安裝閥門前必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5)用戶在安裝閥門時，必須彌留閥門驅動的必要安裝空間；

6)驅動裝置的接線須按線路圖進行；

7)閥門必須定期保養，不得隨意碰撞及擠壓，以免影響密封性能．

【氣動梅花單插板刀型閘閥技術參數】

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50-1200mm NPS 2"-20"
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等

配套附件：安裝法蘭
