雷蒙磨原理圖HC改進型磨粉機雷蒙粉磨機

HC**改進型磨粉機

傳統雷蒙磨的升級產品

HC**系列磨粉機是在R系列擺式磨粉機的基礎上進行技術更新的一款新型磨粉設備。該產品適用于粉磨石灰石、方解石、活性炭、滑石、白云石、鈦白粉、石英石、鋁礬土、大理石、長石、重晶石、螢石、石膏、鈦鐵礦、磷礦、陶土、石墨、粘土、高嶺土、輝綠巖、煤矸石、硅灰石、熟石灰、鋯英砂、膨潤土、錳礦等莫氏硬度7級以下，濕度在6%以內的各種非易燃易爆物料，成品細度可在38-180μm（80-400目）之間任意調整。該產品是R型磨粉機的更新換代產品。

成品粒度：38-180μm

生產能力：2-13/h

產品優勢
采用免維護磨輥總成和新型梅花架結構，設備運行可靠性更高、維護保養便捷鏟料量大：采用新型大型鏟刀，使物料大量的送入磨輥和磨環之間研磨。產量高：該機型在R型磨粉機基礎上進行改進，系統升級，配置更合理，產量更高。分級精度高：分級機采用內置大葉片錐渦輪分級機，成品粒度在80-400目內任意調整。輸送能力大：鼓風機采用高壓離心風機，風量和風壓增大，大大的提高了氣力輸送能力。設計架構布局先進合理，無需拆卸即可進行磨環更換。
設備構造及原理

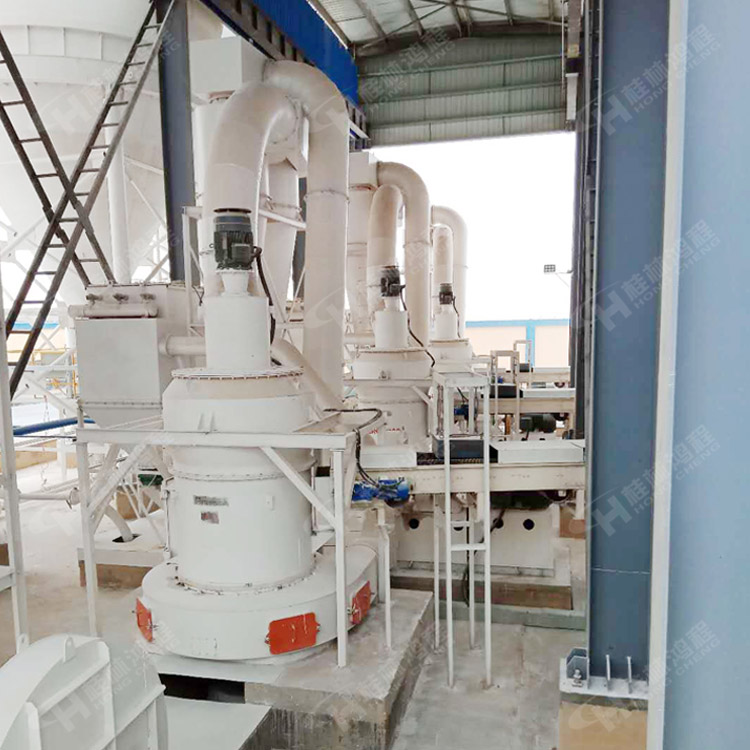

HC**改進型磨粉機主要由主機、給料機、分級機、鼓風機、管道裝置、儲料斗、電控系統、收集系統等組成。
HC**改進型磨粉機主機主要由底座、中心軸架、磨環、梅花架總成、磨輥總成、中心軸、鏟刀架、鏟刀座總成、罩筒等結構組成。進行碾壓磨粉的工件磨環、磨輥采用耐磨材料經鑄造而成，其與物料的接觸面都經過耐磨處理。系統的動力裝置可采用減速機傳動和雙傳動裝置兩種方式。分級機采用強制性渦輪分級機，輸送給料系統可根據不同的物料進行選配。收集系統可選雙旋風加脈沖除塵器的閉路收集系統及全脈沖收集的開路系統。控制系統可根據客戶需求選擇全自動控制以及遠程控制等模式。

工作原理：
物料經顎式破碎機破碎成符合規格的粒度，經畚斗式提升機提升到儲料斗，再由給料機定量送入主機腔進行研磨，主機腔內支撐在梅花架上磨輥裝置繞中心軸旋轉，磨輥在離心力的作用下水平向外擺動，從而使磨輥壓緊磨環，磨輥同時繞磨輥軸自轉。旋轉的鏟刀揚起的物料被拋向磨輥與磨環之間，因磨輥的輥碾而達到粉碎和研磨作用。磨碎的粉末被鼓風機的氣流吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內重磨，細度合乎規格者隨風流入旋風收集器，收集后經出粉管排出即為成品（成品粒度可高達0.008mm），凈化后的氣流經旋風上端的管道流入鼓風機，風路是循環的，除鼓風機至研磨室為正壓外，其余管路內氣流均在負壓下流動，室內衛生條件較好。由于物料所含水份在研磨時受熱蒸發為氣體，管路中各法蘭接合處、進料口等處泄入風管的氣體導致循環風路中的風量增加，這些增加的風量經鼓風機和主機之間的余管導至簡易收集器，隨同風流帶入的粉末經收集后由集灰斗排出。

桂林鴻程作為專業的磨粉設備廠家，我們的設備在市場中得到了廣泛的使用，如果您想要了解更多設備信息，歡迎您與我們聯系，聯系**：13687861989  聯系座機：0773-5591215
溫馨提示：由于我廠產品所屬機械行業，設備需跟工藝配套，產品型號較多，網絡報價為虛擬報價，實際價格根據設備配置和客戶所需型號而定，設備實際價格以及運費問題請以銷售工程師實際報價為準.
