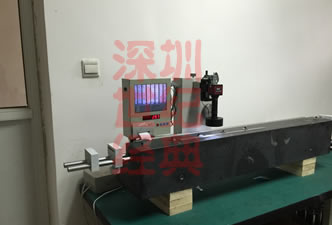

GZ_S線紋尺測量儀（鋼直尺檢定裝置）

一、簡介

線紋尺測量儀是主要用于檢測各種線紋尺的新型儀器。該設備采用高精度長光柵位移傳感器作為儀器的工作標準器。同時采用工業相機結合LED顯示屏作為測量觀測單元。該儀器直接替代三等金屬線紋米尺作為線紋尺類建標項目首選設備。

線紋尺測量儀可對一米以下鋼直尺等線紋尺進行直接測量，對一米以上鋼直尺可做分段法測量。其分段法測量范圍為(0—5000)mm。

線紋尺測量儀采用全新技術替代了傳統三等金屬線紋米尺工作方式。其完全符合JJG1-1999《鋼直尺》國家計量檢定規程要求。儀器采用一米光柵傳感器作為工作單元提供了可靠的數字信息輸出。采用工業相機與LED顯示屏的結合，不但比之傳統的放大鏡估讀方式提高了測量準確度，同時借助微型打印機清晰無誤的數據輸出實現了工作的快捷及舒適性。由于儀器采用了非接觸式測量方式，從而避免了對被測線紋尺定位的不可靠性帶來的定位誤差。

線紋尺測量儀整體設計結構合理，操作簡便。結合計算機的應用可以實現更加完備的檢定工作。

二、儀器技術指標：

1、儀器測量范圍：連續測量：0—1000mm，分段法測量：0—5000mm

2、儀器精度≤0.015mm/1000mm

3、儀器最小分辨率：0.01mm

4、儀器測量重復性：±0.01mm

5、花崗巖工作臺：0級

6、儀器外形長度：1300mm
