株洲數控刀片_PCD/CBN_硬質合金基體

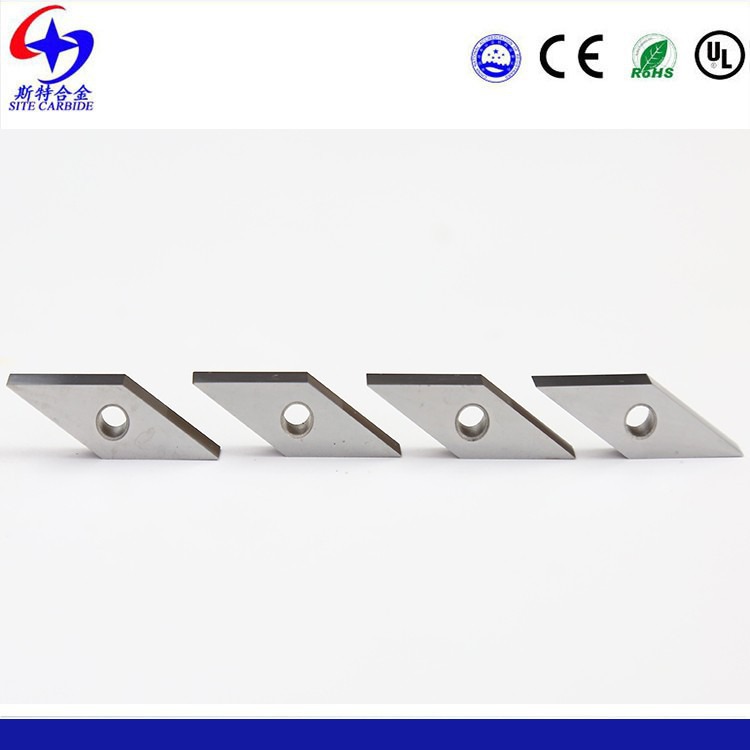

PCD/CBN 硬質合金基體 VCGW160404加工性能及用途

涂層硬質合金牌號的優點：
1、表面金黃色TiN具有減小摩擦和提供磨損識別效果
2、特殊結構的Al2O3沉積層具有好的熱屏障性能，保障高速
干切削時，刀片基體抗塑性變形能力。
3、TiCN層具有抗磨料磨損的性能，使刀片后刀面抗磨損的性能
強。
4、采用梯度燒結技術，刃口抗沖擊性和耐磨性增強，從而提高
刃口的抗破損能力。
5、含特殊晶體結構的碳化物，提高了刀片基體的紅硬性，加強
了刀片耐高溫性能。
普通涂層牌號的特點及用途
YBM151----特殊組織結構基體與TiCN、薄Al2O3、TiN涂層結合，具有良好的抗擴散磨損性及抵抗塑性變形能力，同時具良好抗沖擊性能，適合于不銹鋼的精加工、半精加工及粗加工。
YBM251----韌性和強度好的基體與TiCN、薄Al2O3、TiN涂層結合，適合于不銹鋼的半精加工及粗加工。
YBD151----高耐磨性基體與MT-Ti(CN)、厚Al2O3、TiN涂層的極佳組合，適合于鑄鐵材料的精加工及半精加工。
YBC151----高耐磨性的基體與MT-TiCN、厚Al2O3、TiN涂層的組合；適合于鋼材的精加工。
YBC251----刃口安全性良好的韌性基體與MTTiCN、厚Al2O3、TiN涂層的極佳組
合；適合于鋼材的半精加工。
YBC351----高強度與抗塑性變形基體與MT-TiCN、厚Al2O3、TiN涂層的結合；具有好的韌性及抗塑性變形，適合于鋼材的粗加工。

鉆石牌數控刀片涂層硬質合金牌號的加工性能及用途

涂層硬質合金牌號的優點：
1、表面金黃色TiN具有減小摩擦和提供磨損識別效果
2、特殊結構的Al2O3 沉積層具有好的熱屏障性能，保障高速
干切削時，刀片基體抗塑性變形能力。
3、TiCN層具有抗磨料磨損的性能，使刀片后刀面抗磨損的性能
強。
4、采用梯度燒結技術，刃口抗沖擊性和耐磨性增強，從而提高
刃口的抗破損能力。
5、含特殊晶體結構的碳化物，提高了刀片基體的紅硬性，加強
了刀片耐高溫性能。
普通涂層牌號的特點及用途
YBM151----特殊組織結構基體與TiCN、薄Al2O3、TiN涂層結合，具有良好的抗擴散磨損性及抵抗塑性變形能力，同時具良好抗沖擊性能，適合于不銹鋼的精加工、半精加工及粗加工。
YBM251----韌性和強度好的基體與TiCN、薄Al2O3、TiN涂層結合，適合于不銹鋼的半精加工及粗加工。
YBD151----高耐磨性基體與MT- Ti (CN) 、厚Al2O3、TiN涂層的極佳組合，適合于鑄鐵材料的精加工及半精加工。
YBC151----高耐磨性的基體與MT- TiCN、厚Al2O3、TiN涂層的組合；適合于鋼材的精加工。
YBC251----刃口安全性良好的韌性基體與MTTiCN、厚Al2O3、TiN涂層的極佳組
合；適合于鋼材的半精加工。
YBC351----高強度與抗塑性變形基體與M T-TiCN、厚Al2O3、TiN涂層的結合；具有好的韌性及抗塑性變形，適合于鋼材的粗加工。

刀具型號的含義：

例如：CNMG120408-MAUC5115

其中個字母表示刀片的形狀：H-正六角形；O-正八角形；P-正五角形；S-正方形；T-正三角形；C-菱形80°頂角；D-菱形55°頂角；E-菱形75°頂角，等等

第二個字母表示刀片后角角度：A-3°；B-5°；C-7°；D-15°；E-20°；F-25°；G-30°；N-0°；P-11°；O-其他后角

第三個字母表示刀片精度代號（具體精度請參考綜合樣本）

第四個字母表示刀片槽、孔代號（具體槽、孔請參考綜合樣本）

組數字表示刀片刃長

第二組數字表示刀片厚度代號（具體厚度請到綜合樣本查找對應的數值）

第三組數字表示刀片刀尖圓弧代號即機械加工行業中常說的刀尖R角

其中例子中MA表示刀片表面的槽型（不同的切削條件請選擇不同的槽型代號）

UC5115表示刀片表面的涂層，不同的涂層用于加工不同的工件材質。

鉆石牌硬質合金數控刀片牌號介紹：

YBC151

高耐磨性的基體與MT-TiCN、厚Al2O3、TiN涂層的組合：適合于鋼材的精加工。

YBC152

厚TiCN和厚Al2O3涂層，在沖擊韌性提高的同時，耐磨性有大幅度的提高，是鋼材精加工到半精加工高速切削的理想選擇。切削速度可以提高25％以上;在相同切削速度下，刀具壽命可提高到30％以上。

YBC251

刃口安全性良好的韌性基體與MT-TiCN、厚Al2O3、TiN涂層的極佳組合：適合于鋼材的半精加工。

YBC252

采用厚TiCN和厚Al2O3涂層，有極強的抗塑性變形能力和刃口強度，是鋼材從精加工到粗加工的通用首選牌號。在高去除率切削參數下或惡劣的工況下都有穩定表現，并能實現更加綠色環保的干式切削。在相同切削條件下，可提高切削速度25％以上；在同樣切削速度下，刀具壽命可提高到30％以上。

YBC351

高強度與抗塑性變形基體與MT-TiCN、厚Al2O3、TiN涂層的結合；具有好的韌性及抗塑性變形，適合于鋼材的粗加工。

YBG102

nc-TiAIN涂層與細顆粒基體結合，適用于各類材料精加工及高溫合金的精、半精車削加工。

YBG202

nc-TiAIN涂層與超細顆粒的強韌性基體結合，適用于各類被加工材料的精、半精車削加工及高溫合金粗車削加工。

YBG205

適宜于工件相對較小，加工表面光潔度要求較高的加工領域。添加耐磨和高溫稀有元素的超細TiAIN基納米涂層，高的涂層硬度和優良的耐高溫性能為切削刃提供有效的保護，特殊的涂層處理技術，涂層和基體結合更牢固，適合不銹鋼材料的精密車削。

YBG302

nc-TiAIN涂層與韌性的硬質合金基體結合，適用于各類被加工材料的斷續、切槽加工，實現了安全性和耐磨性的完美結合。

YBM151

特殊組織結構基體與TiCN、薄Al2O3、TiN涂層結合，具有良好的抗擴散磨損性及抵抗塑性變形能力，同時具良好的抗沖擊性能，適合于不銹鋼的精加工、半精加工及粗加工。

YBM251

韌性和強度良好的基體與TiCN、薄Al2O3、TiN涂層結合，適合于不銹鋼的半精加工及粗加工。

YBM253

廣泛應用于大切深大進給的高效加工領域。采用先進的超細晶粒納米涂層技術，配合高韌性的梯度合金基體，性能優異，在大切深、大進給、高速切削過程中具有優秀的切削性能。

YBD052

CVD涂層牌號，（超厚Al2O3+厚TiCN)涂層與堅硬基體結合，表面光滑，晶粒超細。在灰口鑄鐵的干式高速切削時體現了極好的耐磨性。

YBD102

CVD涂層牌號，(超厚Al2O3+厚TiCN)涂層與堅硬基體結合，在球墨鑄鐵的高速加工時體現了良好的耐磨性和抗沖擊能力。

YBD152

CVD涂層牌號，（中厚Al2O3+厚TiCN)涂層與堅硬基體結合，良好的抗剝落性，適合于鑄鐵中高速車削加工，在中速時還能承受輕微斷續切削。此牌號應用于鑄鐵的銑削時也有較強的通用性。

YBD252

CVD涂層牌號，（中厚Al2O3+厚TiCN)涂層與堅硬基體結合，耐磨性和韌性良好結合，適用于有韌性要求的鑄鐵（例如球墨鑄鐵）的中低速濕式銑削，也適合斷續條件下的車削加工。

YCB011

較高的CBN含量的PCBN牌號，具有很高的硬度（HV3400-3800）、熱穩定性、導熱率和良好的耐磨性，主要用于鑄鐵、鐵基P/M材料和耐熱合金的高速、高精密切削加工。

YCB012

較低的CBN含量、較細的晶粒結構PCBN牌號，具有高的硬度（HV3200-3500）、良好的熱穩定性和相對較低導熱率，主要用于淬硬鋼（HRC45-65）的高速、高精密連續連續或輕微斷續切削加工，推薦盡量采用干式切削。

YCD011

中等晶粒結構的PCD牌號，具有極高的硬度（HV7000），極好的耐磨性和導熱性主要用于有色金屬（AI,Cu及其合金）和非金屬（陶瓷、木材及增強朔料等）的高速、高效率和高精密切削加工，是一種通用性叫好的PCD牌號。

CN1000

Si3N4基體，抗崩韌、抗熱震性能優良，適合于灰口鑄鐵的半精加工和精加工、在重載斷續切削有鑄造表皮的材料時，也能體現良好的切削性能。

涂層硬質合金牌號的優點：

1、表面金黃色TiN具有減小摩擦和提供磨損識別效果

2、特殊結構的Al2O3 沉積層具有好的熱屏障性能，保障高速干切削時，刀片基體抗塑性變形能力。

3、TiCN層具有抗磨料磨損的性能，使刀片后刀面抗磨損的性能 強。

4、采用梯度燒結技術，刃口抗沖擊性和耐磨性增強，從而提高刃口的抗破損能力。

5、含特殊晶體結構的碳化物，提高了刀片基體的紅硬性，加強了刀片耐高溫性能。

刀具行業中常見代號：

工件材質：P-鋼件；M-不銹鋼；K-鑄鐵；N-有色金屬（鋁件等）；S-耐熱合金、鈦合金；H-高硬度鋼。

加工范圍：F-精加工；S-輕切削；M-中切削；G-準重切削；H-重切削。

切削三要素：VC-切削速度，單位m/min；f-進給量，單位mm/rev，ap-切深，單位mm

其中：Vc=π*Dm*n/1000Dm-工件直徑n-機床主軸轉速；

F=L/nL-每分鐘切削長度n-機床主軸轉速

Ap切深實際為切屑的寬度
