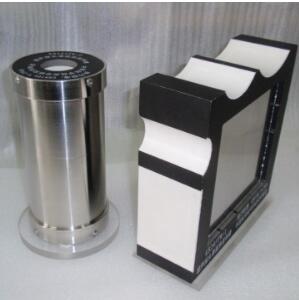

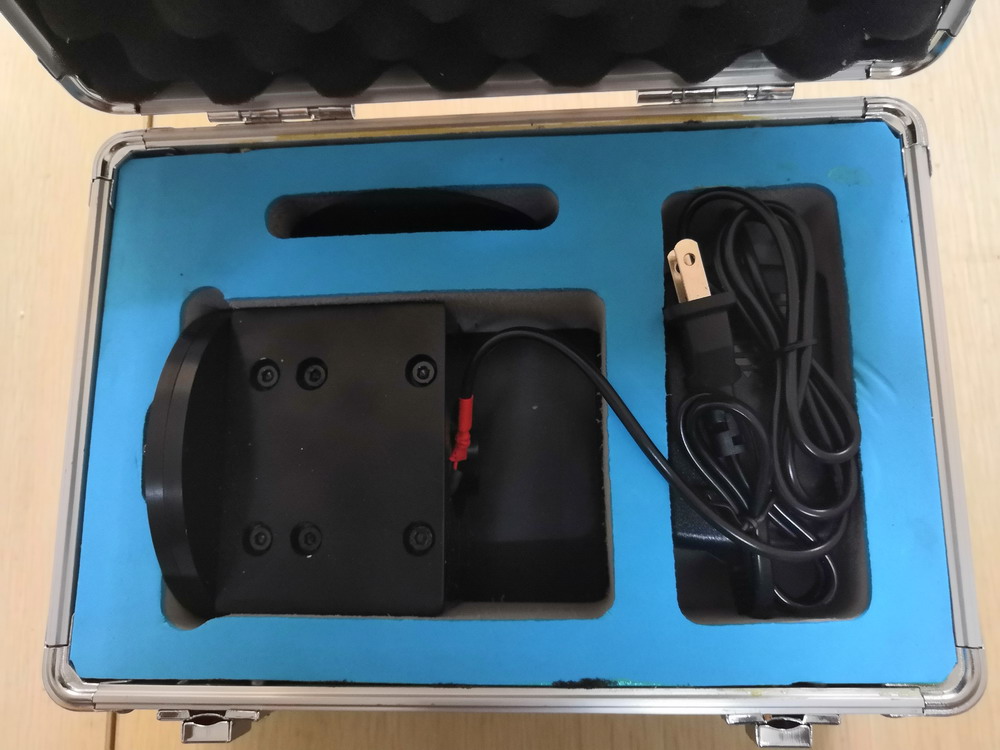

KS205TW系列超聲探頭表面測溫體模

為了配合GB9706.9—2008的貫徹實施，研制開發了KS205TW系列專用體模，并精心選擇控溫水浴和基于熱電偶的點溫計，與測溫體模配套提供。測溫體模系列產品包括體外探頭用的KS205TW-1型和體內探頭用的KS205TW-2型兩種，均可在空氣-室溫和水浴-升溫兩種條件下使用。

KS205TW-1型和KS205TW-2型的仿組織材料特性參數

(a)聲          速：(1540±10)m/s

(b)聲衰減系數斜率：(0.5±0.1)dB/(cm·MHz)

(c)比          熱：(3500±500)J/(kg·K)
    (d)導    熱    率：(0.5±0.1)W/(m·K)

1．KS205TW-1型體外探頭用測溫體模基本結構

(1)外形及尺寸

整體略呈六面體形，寬200mm，厚(前后方向)70 mm，高210mm。

(2)殼體構成

(a)前后兩壁：中央部分為1mm厚不銹鋼板，四周鑲邊部分為10mm厚有機玻璃板；

(b)側面非聲窗部分：10mm厚有機玻璃板；

(c)頂面及側面聲窗部分：1.5mm厚室溫硫化橡膠。

(3)聲窗

    (a)頂面：平面和R20mm曲面聲窗各一個，前者針對平面線陣和R76凸陣探頭，后者針對R20、R15和R10凸陣探頭；

  (b)側面：R40mm和R60mm曲面聲窗各一個，前者針對R40和R30凸陣探頭，后者針對R60和R50凸陣探頭。

  (4)仿組織材料類型：水性高分子凝膠基復合材料。

2. KS205TW-2型體內探頭用測溫體模基本結構

(1)外形及尺寸

    整體呈圓柱形，外徑約94mm，高約190mm。

(2)殼體構成

  (a)側壁：約5mm厚不銹鋼，對應頂面面膜上紅箭頭指示方向，不銹鋼側壁內有吸聲材料；

  (b)頂面：中央開有圓孔的有機玻璃；

  (c)底面：中央開孔以橡膠封閉的有機玻璃。

(3)腔體形狀及材料

(a)形狀：圓柱形；

(b)上半段：ABS塑料；

(c)下半段：橡膠薄層；

(d)腔  底：橡膠薄層。

  (4)仿組織材料類型：水性高分子凝膠基復合材料。
