T/_E/_R_型熱電偶轉485_232_24AD轉換

熱電偶信號轉485/232，AD轉換器/數據采集模塊

信號采集模塊和數據采集卡的區別？

信號采集模塊是一款用于工業自動化領域，進行遠程遙測、遙控、遙信等功能。它能將串口數據或者模擬量變量采集后通過GPRS、CDMA、3G、4G網絡進行遠程傳輸。通過AD采樣芯片對采集到的傳感器信號進行相關處理，然后換算成相應數值以485或別的方式和上位機進行通訊。

信號采集模塊，絕大多數集中在采集模擬量、數字量、熱電阻、熱電偶，其中熱電阻可以認為是非電量（其實本質上還是要用電流驅動來采集）其中模擬量采集卡和數字量采集卡用得是比較廣泛的。因為，信號采集模塊對環境的適應能力更強，可以應對各種惡劣的工業環境。

信號采集模塊主要作用都包含了哪些？信號采集模塊的的作用包含了：

1、對信號進行調理（如放大、濾波、隔離等）。

信號采集模塊

2、AD轉換，此處涉及采樣時鐘、FIFO等概念。

3、經計算機接口總線傳輸至計算機，如PCIe總線、USB總線、以太網線、串口等。

4、數據傳輸至上位機后，通過軟件進行處理。

實現傳感器和主機之間的信號采集，用來檢測模擬信號，可應用在RS-232/485總線工業自動化控制系統，J/ K/ T/ E/R/ S/ B型熱電偶信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊取?/p>

產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口多可接255只模塊，通訊方式采用ASCII碼通訊協議或MODBUSRTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

產品按工業標準設計、制造，信號輸入 /輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍-45℃～+85℃。

選型：

選型舉例1：

型號：IBF27  -485

表示8路熱電偶信號輸入，輸出為RS-485接口

選型舉例2：

型號：IBF27  -232

表示8路熱電偶信號輸入，輸出為RS-232接口

特點：

● 八路熱電偶信號采集，隔離轉換RS-485/232輸出

●采用24位AD轉換器，測量精度優于0.1%

●通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 /輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● J/ K/ T/ E/ R/ S/ B型熱電偶輸入

●可靠性高，編程方便，易于應用

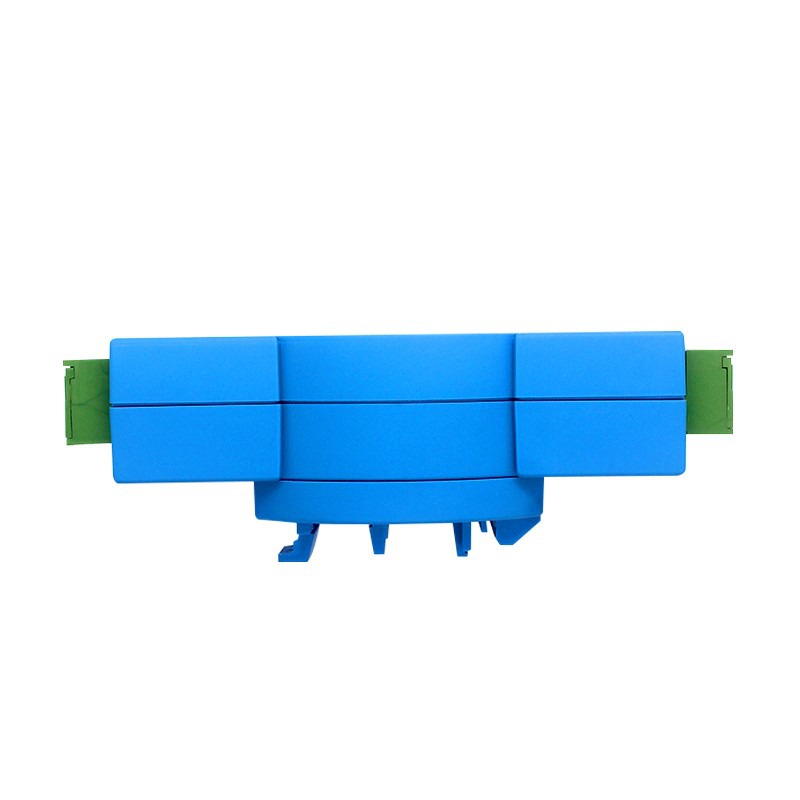

●標準DIN35導軌安裝，方便集中布線

●用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU通訊協議，自動識別協議

● 低成本、小體積模塊化設計

功能：

信號隔離采集模塊，可以用來測量八路熱電偶信號。

1、 模擬信號輸入

24位采集精度，8路熱電偶信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

2、通訊協議

通訊接口：1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUSRTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KVESD保護，通信響應時間小于100mS。

3、 抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

典型應用：

● 溫度信號測量、監測和控制

●RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

●RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

● 各種類型熱電偶信號采集

IBF27通用參數：

(typical @+25℃，Vs為24VDC)

輸入類型：熱電偶信號輸入，支持多種熱電偶信號，J/ K/ T/ E/ R/ S/ B型熱電偶

帶寬： -3 dB 10 Hz

轉換速率： 10 Sps

共模抑制(CMR)： 120dB（1kΩ Source Imbalance @ 50/60Hz）

常模抑制(NMR)： 60dB （1kΩ Source Imbalance @ 50/60Hz）

輸入端保護： 過壓保護，過流保護

精度： 0.1%（不包括冷端傳感器誤差）

溫度漂移： ±30 ppm/℃(±50 ppm/℃,大)

輸入電阻：大于1MΩ

冷端補償傳感器精度：±0.5℃

通訊：協議 RS-485 或RS-232 標準字符協議 和MODBUS RTU通訊協議

波特率（2400、4800、9600、19200、38400、57600、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 大

工作電源： +8 ~32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：小于1W

工作溫度： - 45 ~+80℃

工作濕度： 10 ~ 90%(無凝露)

存儲溫度： - 45 ~+80℃

存儲濕度： 10 ~ 95%(無凝露)

隔離耐壓： 輸入/ 輸出之間：3KVDC，1分鐘，漏電流1mA

其中RS-232 /RS-485輸出和電源共地。

耐沖擊電壓： 3KVAC，1.2/50us(峰值)

外形尺寸： 120 mm x 70mm x 43mm
