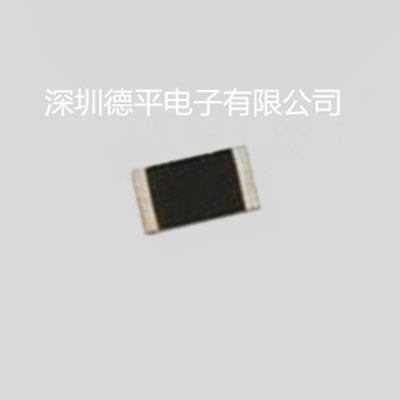

德平RG0402高頻貼片電阻

一、產品用途及特點

1.1產品用途：產品主要運用于微波集成電路模塊，如放大，耦合、衰減、濾波等模塊電路。

1.2產品特點：具有降低信號電平、低寄生參數；用于負載之間的匹配，且產品的頻率高；可焊性與鍵合性良好。


二、產品參數

2.1型號：RG0402A500J1
2.2功率：1W
2.3阻值：50Ω
2.3阻值精度：±5%
2.5頻率：26GHZ
2.6回損zui小值：20DB
2.7尺寸規格：1.012mm*0.508mm


三、產品結構（僅正面金屬化）

3.1金屬化結構：TaN/TiW/Au

1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min

3.2基片材質：99.6%氧化鋁基片，厚度0.254mm


四、特性參數

4.1外觀：金屬表面光潔，無外來雜質污染，瓷體表面無裂痕。金屬毛刺小于20um。

4.2鍵合性能：至少承受6gf拉力（25um直徑金絲）。

4.3膜層可焊性：支持金錫焊接，5秒浸潤。

4.4膜層耐高溫：400℃5分鐘、180℃2小時不變色，不氣泡。

4.5額定功率：1W

五、產品售后與訂購說明


5.1發貨快速，規格齊全，歡迎廣大新老客戶來電來函洽談訂購??！

5.2我司所交產品準時，并依約定規格驗收；

5.3不合格品由我司取回，并重新確認交貨日期；

5.4如屬采購方/問題，不得對我司有任何不合理之要求；

5.5因天災等非人力所抵擋因素外，我司應按合約所規定之日期交貨；

六、深圳德平電子有限公司

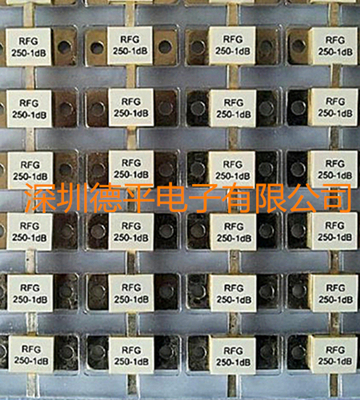

深圳德平電子有限公司是一家從事射頻器件研究開發與生產的*廠家。公司技術力量雄厚，擁有先進的檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通訊、*研制生產射頻大功率電阻，圓柱微波負載電阻，法蘭終端負載電阻，同軸衰減片，濾波連接器，穿心電容等高科技領域。

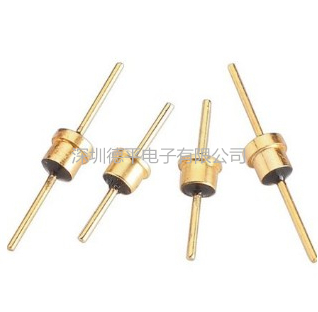

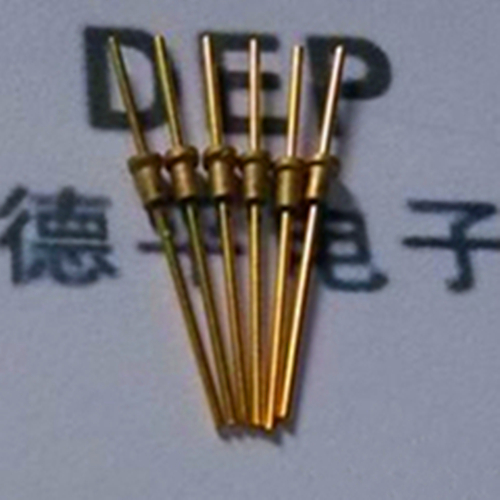

本公司主營：大功率射頻電阻,圓柱微波電阻,高頻貼片電阻,穿心電容,法蘭負載電阻,管狀穿心電容濾波器，薄膜衰減片,饋通濾波器等產品，是出色的電子產品公司，擁有出色的高中層管理隊伍，我們在技術開發、市場營銷、財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！
