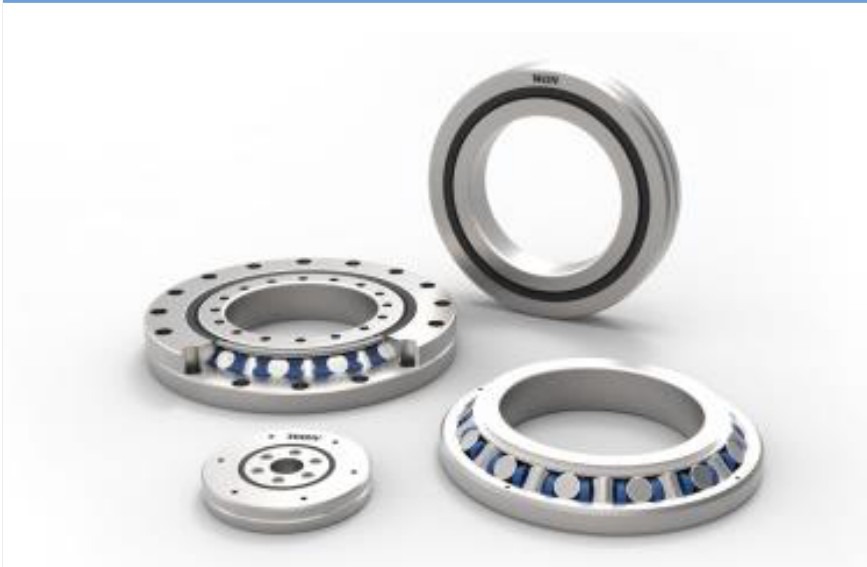

WONCBCHCACS系類交叉滾柱軸承韓國進口豐諾科技

1WON交叉滾子軸承的結構與特征

1.結構

WON交叉滾子軸承為在內輪和外輪具有90 V槽的電動面上將滾子進行直交組合的結構,滾柱與滾

柱之間組裝有特殊號的制動裝置,不產生滾柱之間的沖突和摩擦、防止回轉扭矩的增加,是非常便于

使用的緊湊型結構。

2.特征

交叉滾子軸承的內輪和外輪的電動面上組裝有傳動鏈滾柱,外部載荷導致的彈性變位小,可同時承受

徑向載荷、軸向載荷、力矩載荷等復雜的載荷。 由于采用特殊制動裝置, 當滾柱傾斜或偏接觸而發

生偏磨損或驅動時,不出現被卡現象,可進行順暢的回轉運動。 同時,為了符合使用環境,能進行預壓

調整的高精度、高剛性產品。

3.用途

主要用于要求復合載荷與高剛性、需要回轉精密度的地方。

?道用于產業用機器人、工作機械索引表ATC 醫療器械 精密調準夾片臺、半導體制亙衣

備、DD電機等許多裝備上。

2交叉滾子軸承的種類

1.內輪回轉用交叉滾子軸承CB系列

1)交叉滾子軸承的內輪為一體型,外輪為易于拆裝的上下分離型,用螺栓連接,易于操作。

2使用交叉滾子軸承時,用于需要內輪回轉精度的地方,主要用于工作機械的索引表、產業機器人

的關節部和回轉部等。

2.高剛性交叉滾子軸承CH系列

1)交叉滾子軸承的內輪及外輪為一體型, 拆裝時安裝誤差小的高精度、高剛性類型,可獲得穩定的

回轉精度。

2)使用交叉滾子軸承時,用于需要內輪和外輪同時或各自回轉的地方。

3.薄型內輪回轉用交叉滾柱軸環CA系列

1)交叉滾柱導軌的內外環壁厚極薄的紫漆型。交義門輪為易于排裝的上下分離型,用望檢鋪地

易于操作。

2)使用交叉滾子軸承時,用于需要內輪回轉精度的地方,主要用于工業機器人的關節部和同轉恕絡

4.顧客訂購型特殊型號CS系列
