旋轉式孔板流量計照亮煤礦的一束光

旋轉式孔板流量計就像黑暗中的一束光，默默地照亮別人的路，沒聽過他到處宣揚。就好像那些默默在井下

的工作人員，不聲不響卻不可缺！

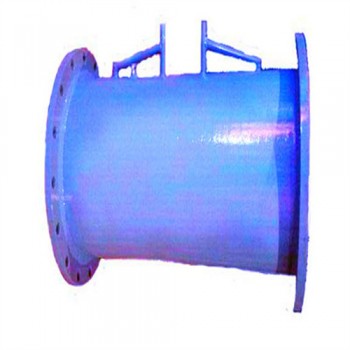

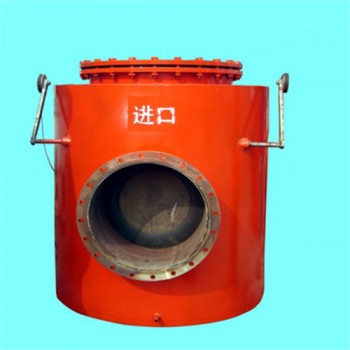

一、產品結構

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、

孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑

的孔板，其結構形式是幾何相似的。

二、工作原理

旋轉式孔板流量計是通過流體流到孔口時，流股截面收縮，通過孔口后，流股還繼續收縮，到距離（約等于管

徑的1/3至2/3倍）達到小，然后才轉而逐漸擴大到充滿整個管截面，流股截面小處，速度大，而相應的靜壓強

低，稱為縮脈。因此，當流體以的流量流經小孔時，就產生的壓強差，流量越大，所產生的壓強差越大。因此，

利用測量壓強差的方法就可測量流體流量。

三、技術參數

規格：DN15～DN1000

孔徑比(β=d/D)：β=0．2—0．75

材   質：孔板為不銹鋼，直管段為碳鋼。

工作壓力：0.6～3.2（Mpa）

注：水平連接管路長短可按照客戶要求定制。
