小型CNC五軸加工中心，小型數控機床、FMS數控機床工作站、CIM智能工廠實訓設備，全自動萬能制樣機
企業會員
產品價格￥2000.00元/臺
產品品牌育菁
最小起訂≥1 臺
供貨總量200 臺
更新日期2025-03-10 17:15
品牌： |
育菁 |
所在地： |
廣東 佛山市 |
起訂： |
≥1 臺 |
供貨總量： |
200 臺 |
有效期至： |
長期有效 |
重復定位精度： |
0.01mm |
數控系統： |
M5 |
用途： |
實驗室 |

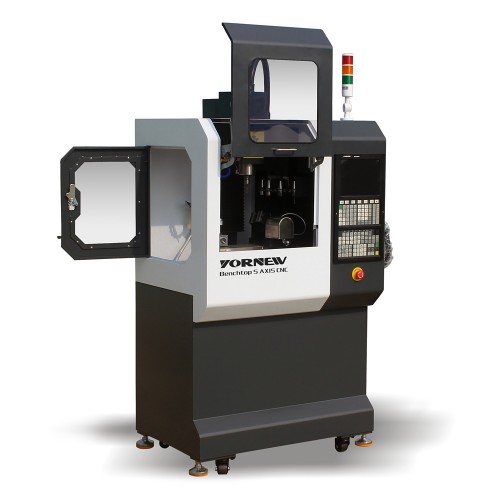

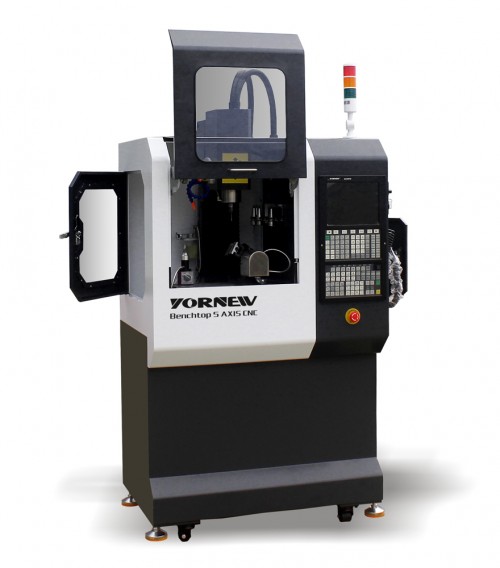

VMC230小型五軸加工中心
小型五軸加工中心是一種高精度、高靈活性的加工設備，專門用于加工復雜曲面。以下是對小型五軸加工中心的詳細介紹：
一、結構特點
小型五軸加工中心具有x、y、z、a、c五個軸，其中x、y、z軸為移動軸，分別負責橫向、縱向和升降方向的移動；a軸是圍繞x軸旋轉的軸，c軸是圍繞z軸旋轉的軸。這五個軸可以形成聯動加工，使得加工過程更加靈活，能夠實現復雜曲面的高精度加工。
二、工作原理
小型五軸加工中心的工作原理主要基于其五個獨立軸的聯動控制。X軸、Y軸和Z軸分別代表工件的前后、左右、上下方向的移動，用來控制工件在平面和立體空間內的位置。而A軸和C軸則是用來控制工件的旋轉，A軸繞X軸旋轉，C軸繞Z軸旋轉，可以實現不同方向上的旋轉加工。這種多軸聯動能力使得小型五軸加工中心能夠在三維空間內對工件進行全方位的加工。
技術參數 | |
主要性能特點 | 搭載5軸5聯動工業級數控系統；支持RTCP刀尖跟隨功能、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿；五軸轉臺采用詣波減速機搖籃式結構，配有帶移動腳輪的機床底座和內置工件水冷循環系統；主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等。 |
精度 | 重復定位精度：0.01mm |
XYZAC軸行程 | 橫向（X軸行程）：235mm |
五軸轉臺 | 第4軸zui大轉速：20rpm/min |
第5軸zui大轉速：20rpm/min | |
第4/5軸定位精度：±16" | |
第4/5軸重復定位精度：±12" | |
第4軸行程：A軸:+30° ~ -120° | |
第5軸行程：C軸: ±360° | |
五軸轉臺/三軸工作臺面 | Φ110/470×130mm |
導軌 | H級等磨直線導軌 |
zui大鉆孔直徑 | 13mm |
zui大銑削直徑 | 13mm |
刀庫 | 斗笠式6工位 |
軸聯動性 | 5軸聯動 |
數控系統 | YORNEW M5五軸聯動數控系統 |
RTCP刀尖跟隨功能 | 支持RTCP刀尖跟隨功能 |
自動對刀功能 | 支持/配有自動對刀儀 |
主軸轉速 | 100-24000 轉/分鐘 |
主軸錐度 | ISO20 |
主軸電機功率 | 2.2 KW |
整機功率 | 2.8kw |
使用氣壓 | 0.6Mpa |
工件冷卻方式 | 水冷循環 |
潤滑系統 | 帶油路潤滑系統 |
使用電源 | AC220V/50Hz |
外形尺寸 | 930×650×1600mm |
凈重/毛重 | 280/350kg |
廣東育菁裝備有限公司為你提供的“VMC230小型五軸加工中心”詳細介紹，包括機床價格、型號、圖片、廠家等信息。如有需要，請撥打電話：13652923051。
