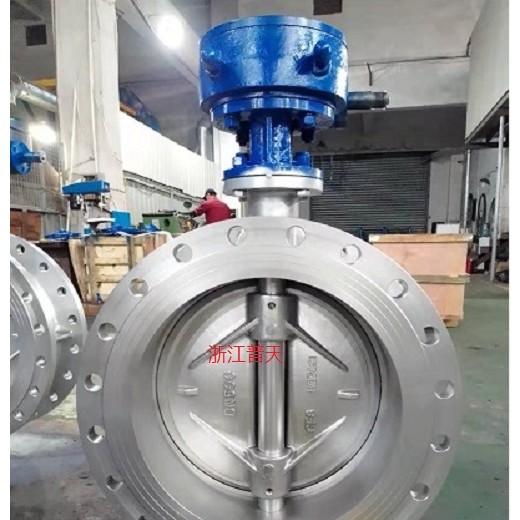

D343H三偏心硬密封蝶閥

江普天閥門蝶閥按工作壓力分：
①真空蝶閥，工作壓力低于標準大氣壓的蝶閥。
②低壓蝶閥，公稱壓力pn≤1.6mpa的蝶閥。
③中壓蝶閥，公稱壓力pn為2.5~6.4mpa的蝶閥。
④高壓蝶閥。公稱壓力pn為10.0~80.ompa的蝶閥。
5)按工作溫度分：
①高溫蝶閥，t>450℃的蝶閥。
②中溫蝶閥，1200℃
③常溫蝶閥，-29℃
④低溫蝶閥，-loo℃
⑤*溫蝶閥，f≤-1000c的蝶閥。
6)按連接方式分：對夾式蝶閥、法蘭式蝶閥、支耳式蝶閥、焊接式蝶閥。
根據不同的方式可以將蝶閥種類通過以上六種辦法進行分類。

浙江普天蝶閥

蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

主要由閥體，閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。

工作原理

蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。

使用工況和介質：蝶閥適用于發生爐、煤氣、天然氣、液壓石油廠、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。浙江普天閥門有限公司

功能用途要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。

蝶閥(英文：butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。浙江普天蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

這種結構的特點是將蝶板周邊外側加工成外斜錐面，將密封閥座內側加工成內斜錐面。這時蝶閥的密封斷面變成了橢圓形，蝶板密封面的形狀也因此上下不對稱。由于密封面為斜錐形，被閥桿軸分隔為偏大的一側蝶板沿著大傾斜曲面向上方壓向閥座，偏小的一側蝶板沿著小傾斜曲面向下方壓向閥座。蝶板密封圈與閥座間的密封不是靠閥座的彈性變形，而是嚴格依靠接觸面的壓緊實現密封，浙江普天三偏心蝶閥的開閉基本上無摩擦，并且隨著關閉壓力的增加，閥門越關越緊。

三偏心蝶閥通常采用金屬硬密封閥座，解決了耐高溫的問題。在蝶板周邊鑲裝著由不銹鋼薄板與石墨薄板相互交錯層疊而成的多層密封圈，浙江普天這種密封具有金屬硬密封和彈性軟密封的雙重優點，解決了泄漏問題。從三偏心蝶閥的結構原理不難看出，三偏心蝶閥有以下優點：1）密封性能好，提高了系統的可靠性；2）摩擦阻力小，開閉省力、靈活；3）使用壽命長，可以實現反復多次開關；4）承壓及耐高溫能力強，適用范圍廣。

目前，這種結構的蝶閥在西歐和北美等的一些*被量多采用。在實際工程中，如果系統的工作壓力不小于1.0MPa或在需要經常開啟的重要部位均可選用三偏心蝶閥。

訂貨時請注明：

一、1、產品型號 2、公稱通徑DN，額定流量Kv 3、信號壓力、彈簧范圍　4、流量特性 5、閥前、閥后壓力　6、介質種類　7、介質工作溫度范圍　8、閥體、閥塞套筒材質　9、是否帶附件，說明型號 10、是否有其它特殊要求

二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。

電動調節型蝶閥

浙江普天只供閥門，電裝有電裝廠家供貨，電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析：安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。電動調節蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行*標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗。合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。電動調節蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

選用規則

閥桿直徑：對多回轉類明桿閥門，浙江普天閥門，便不能組裝成電動閥門。如有本公司選型。因此，如果電動蝶閥裝置允許通過的大閥桿直徑不能通過所配閥門的閥桿，電動裝置空心輸出軸的內徑必需大于明桿閥門的閥桿外徑。對局部回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。

操作力矩：操作力矩是選擇閥門電動裝置的主要參數。電動蝶閥運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置， 閥門電動蝶閥裝置是實現閥門程控、自控和遙控不可缺少的設備。因此，正確選擇閥門電動裝置，對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要。通常，正確選擇閥門電動蝶閥裝置的依據。

電動裝置輸出力矩應為閥門操作大力矩的1.2-1.5倍。

電動蝶閥操作推力：閥門電動裝置的主機結構有兩種：一種是不配置推力盤。輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。直接輸出力矩；另一種是配置推力盤。

輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關。H為閥門開啟高度，要按M=HZS計算(M為電動裝置應滿足的總轉動圈數。S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數。訂貨時請注明：

一、1、產品型號 2、公稱通徑DN，額定流量Kv 3、信號壓力、彈簧范圍　4、流量特性 5、閥前、閥后壓力　6、介質種類　7、介質工作溫度范圍　8、閥體、閥塞套筒材質　9、是否帶附件，說明型號 10、是否有其它特殊要求

二、若已經由設計單位選定浙江普天公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師*會專心為您審核與分析。
