采購單鍵觸摸ICSJT523***H

● 1 個電容式觸摸感應按鍵

● 工作電壓：2.4V～5.5V

● 功率消耗：VDD=3V 無負載 典型值 2.5uA，值 5.0uA

● 按鍵的靈敏度均可通過外部電容自由調節

● 提供直接模式和觸發模式，輸出狀態可選

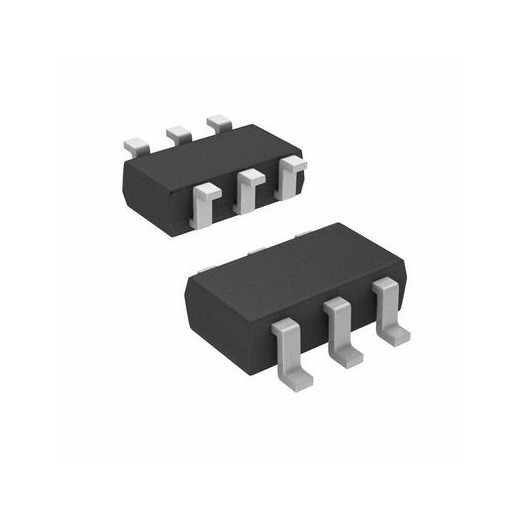

● 環境溫度濕度變化自動適應功能 SJT523***H SOT23-6L

● 超強的抗 EMC 干擾能力

● 內建低壓重置(LVR)功能

● 提供長輸出時間約 16 秒

1、應用范圍： 家用電器、消費類電子產品、安防和樓宇產品、醫療保健產品、手持裝置、工業控制、 照明產品、玩具以及計算機周邊等等。用于取代薄膜、按鈕以及普通開關。

2、簡介：SJT523***H 是一顆低成本低功耗的電容式觸摸感應 IC，提供 1 個觸摸感應通道； 內置穩壓電路，外圍元件少，設計簡單，只需極少的元件即可完成硬件設計。提供 2 種輸出模式，輸出高/低電平可選。觸摸感應按鍵的靈敏度,可根據需要通過調節外部電 容（CS）的容值進行調整，增加了產品的可操作性，使設計更加靈活多變。 OUT pin 為 CMOS 輸出，可由 OPNA 設置高電平輸出有效或低電平輸出有效。 SJT523***H 上電有 0.5 秒的**時間，此期間不要觸摸檢測點，此時所以功能都被禁 止；剛上電的 8 秒內每隔 1 秒刷新一次參考值，若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸按鍵，則重新校準周期切換為 4 秒； SJT523***H 的長響應時間約為低功耗模式 220ms@VDD=3V ；快速模式時為： 60ms@VDD=3V 。內建穩壓電路提供**的電壓給觸摸檢測電路使用
