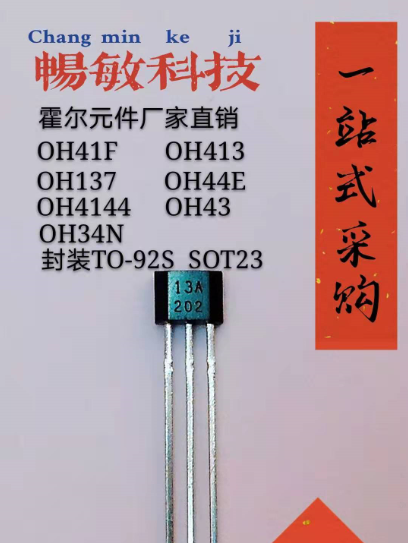

OH413高溫霍爾鎖定開關電路

OH413霍爾雙極傳感器電路TO-92S詳細內容

【詳細說明】

OH413高溫霍爾鎖定開關電路

概述：

產品型號：OH413 工作溫度：-40～150℃， 封裝:TO-92S, 包裝：1000只/袋

OH413高溫霍爾鎖定開關電路采用典型的雙極型硅平面工藝技術將霍爾元件與信號處理電路集中在硅芯片上，由穩壓器、霍爾電壓發生器、差分放大器、史密特觸發器和集電極開路的輸出級組成。適用于各種機電一體化領域，配合多極磁環或者交變磁場使用，響應變化斜率陡峭的磁場，雙磁極激發，對磁場極性進行鎖存識別，輸出波形占空比不受外界溫度以及交變磁場強度峰值大小影響，具備更好的抗干擾能力。

產品特點：

· 電源電壓范圍寬4-30V

· 響應頻率高

· 正向輸出耐壓60-70V

· 抗干擾能力強

· 占空比好

可實現功能：

· 無觸點開關

· 速度與方向檢測和判斷

· 流量檢測

· 隔離檢測

極限參數：（TA=25℃）

電源電壓VCC··················3.8-30V

輸出低電平電流IOL·······50mA

工作溫度范圍 TA ·············-40～150℃

貯存溫度范圍TS ··············-55～150℃
