金山可調焦液態鏡頭，可變焦透鏡新特光電

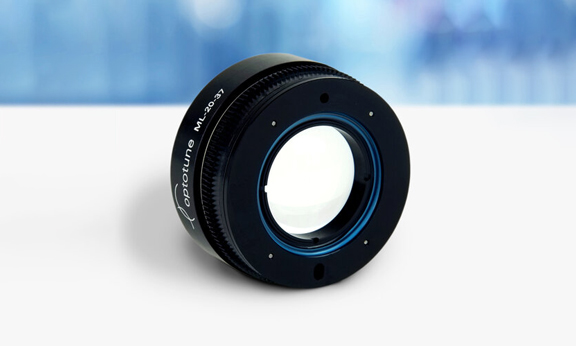

電動變焦聚焦鏡的原理是基于光反饋通過電流改變聚焦鏡形狀（曲率），從而改變其焦距。而這一過程能在數微秒內完成。其獨特的機理可以使系統省去一系列復雜的機械結構，變得更加迅捷和緊湊。變焦聚焦鏡，無論是機械或電動，其優越性相對于傳統鏡頭都令人鼓舞。作為電動變焦聚焦鏡的行業翹楚，我們可以根據您的要求定制，包括尺寸，可調焦距范圍和速度。請告訴我們您的要求，我們樂于為您提供全面的解決方案。

• 設計緊湊

• 機構簡潔

• 反應快速

• 耗能少

• 制造公差低

我們的電動變焦聚焦鏡由電流控制，控制電流可選范圍寬，從實驗室常規電源到音圈馬達驅動的IC均可。我們提供分辨率達0.1mA的高精度USB驅動器，此驅動器包含集成I2C數顯溫度傳感器。

下表總結了我們最受歡迎的可調聚焦鏡的主要技術參數:

產品型號	STOT-EL-3-10	STOT-EL-10-30 系列	STOT-EL-10-30-C系列
外形圖
產品描述	快速電動變焦聚焦鏡	快速電動變焦聚焦鏡	快速電動變焦聚焦鏡
尺寸 (直徑x高度)	10x4.0mm	30x9.7mm	30x20.7mm
通光孔徑	3mm	10mm	10mm
鏡頭類型	平凸到平凹	平凸	平凸 (可選補償鏡頭)
焦距范圍	+50-+120mm	+20-+140mm	-600-+170mm
折射率	1.300	1.300或1.559	1.300

應用案例1：***激光掃描振鏡

電動變焦聚焦鏡的一個典型應用是***激光掃描加工/打標。2D普通振鏡是激光器輸出的光束先通過控制兩片高速振鏡的偏轉角, 改變激光的傳播方向,然后通過場鏡聚焦到掃描平面上, 在工件表面作標記。這種方式控制起來比較容易，但是掃描面積受到場鏡的限制，而且掃描平面內的每個光點的大小不一樣。中間的較小，周圍較大，而且容易產生枕型和腰鼓型失真。

***振鏡分前聚焦pre-scan和后聚焦post-scan兩種，前后是相對于聚焦和掃描的順序而言。聚焦在前為前聚焦(先聚焦后掃描)，聚焦在后為后聚焦(先掃描后聚焦)。

以前聚焦***振鏡為例，其光斑先通過聚焦鏡聚焦，然后在光束聚焦的過程中進行掃描。電動變焦聚焦鏡是激光處理系統實現快速Z軸調焦控制的最佳之選。電動變焦聚焦鏡跟據工件平面到聚焦鏡的距離改變聚焦鏡的焦距，從而使聚焦后的光點全部聚到工件所在的平面內，達到***聚焦的效果。前聚焦***振鏡可以將焦距拉長，從而增大了掃描面積，是目前大幅面高速掃描的最佳方案。還有一些內雕機也是采用這種動態聚焦的方式，速度比傳統的方式快的多，大約可以達到1000點/秒，并可以保證掃描平面內的每一個光點的光斑大小一致。

STOT-EL-10-42-OF電動變焦聚焦鏡適合與納秒或皮秒脈沖激光器搭配使用。具有如下特點：

• 挺好加工高度差可達270mm

• 體積小，集成簡便(直接放在掃描頭和激光器之間)

• 45度斜面加工速度可達到6000mm/s

• 易控制（模擬驅動板輸入0-5V、數字板采用通用XY2-100協議）

下圖左邊顯示如何通過調節STOT-EL-10-42-OF鏡頭以改變聚焦光斑的Z軸位置，右邊顯示的是控制信號與Z軸位置的關系。

下圖是一個沒有F-Theta場鏡的打標系統示意圖。左邊為設計的光學元件。STOT-EL-10-42-OF鏡頭調節光束的發散角。f=-50mm的鏡片將光束發散大約2倍，f=75mm的鏡片校準光束（這兩個鏡片組成準直擴束鏡），f=300mm的鏡片將光束聚焦于工作平面
