可逆型變色測溫貼片

使用說明書

一、可逆型變色測溫貼片的性能與用途

NCW系列可逆型變色測溫貼片具有獨特的變色示溫、數字顯示及所變顏色可逆功能，自身帶有不干膠，應用于變電所室內母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電機、電容器等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監溫部位溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即由黑色變紅色，并在測溫貼片上顯示該處超溫的數字，很容易被人在巡視中發現監溫部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。

如監溫部位溫度過高，測溫貼片就立即超溫變色，冷卻下來后,測溫貼片會馬上恢復原來的顏色，該貼片仍可繼續使用。

可逆型變色測溫貼片的顏色變化如下：

55℃貼片由黑色變紅色，65℃貼片由黑色變紅色，75℃貼片由黑色變紅色。

二、可逆型變色測溫貼片的種類及特性

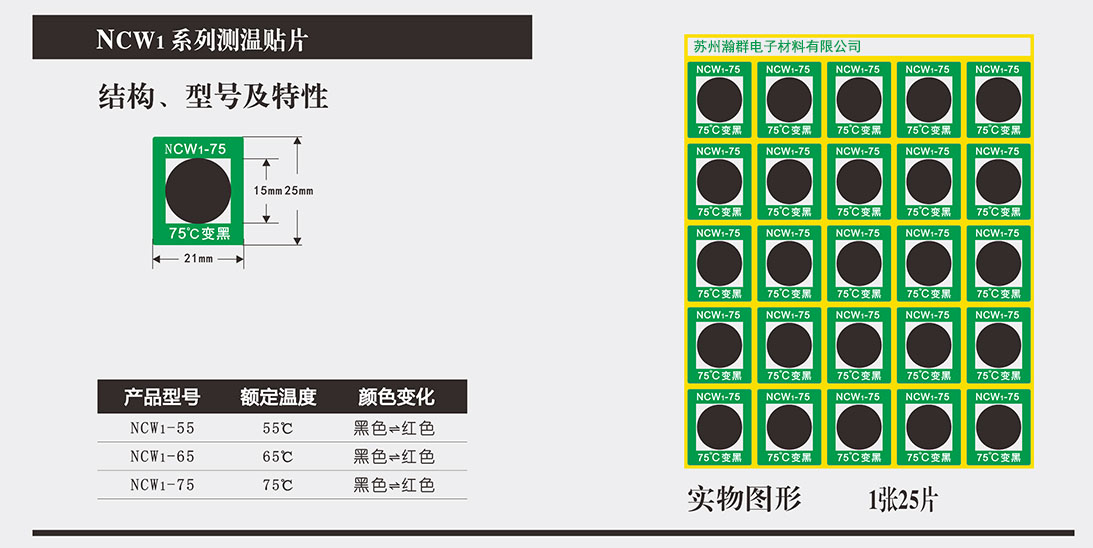

1. NCW系列可逆型變色測溫貼片基本型號及特性見下表。

2.變色測溫貼片變色溫度與額定溫度的誤差為±2℃。

三、可逆型變色測溫貼片的使用方法

1.NCW系列可逆型變色測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，用砂紙打磨去除氧化膜及粗糙面，粘貼時要用力摁牢。

2.使用時如欲知道監溫部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片。

3.注意事項：

a.粘貼變色測溫貼片需在母線或其它監溫部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒**粘貼。

b.可逆型變色測溫貼片不能在陽光照射的環境下使用。

四、可逆型變色測溫貼片的貯存與使用壽命

1.變色測溫貼片貯存于室內常溫下即可，其無味、對皮膚無刺激，要遠離熱源(如暖氣片、電爐等)。

2.由于考慮到變色測溫貼片使用**的復雜性，當變色測溫貼片貼在監溫部位后，在正常溫度、正常環境下使用，可用3～4年。
