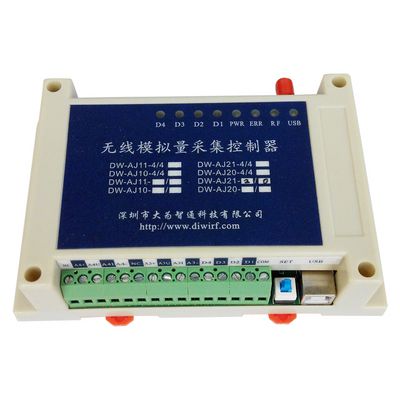

無線模擬量發射模塊DW_aj11_4/0模擬量采集發射

  DW-AJ11-4/0無線模擬量發射控制器用于模擬量發射、無線傳輸，其嵌入高速單片機，并采用高性能射頻芯片，發射功率500mw，可視環境下通信距離可達2700M以上。采用可靠的傳輸機制，用于代替線纜傳輸，具有工業級的品質。

    模擬量采集及傳輸功能。設備包含多達4路模擬量輸入，可以是0-5V、0-10V、4-20mA、0-20mA、0-24mA中的任意一種電流和一種電壓信號。可以與DW-MC01無線監控器、或是DW-AJ21無線模擬量采集控制器配合使用。可以實現一對一、一對多、多對一、多對多的靈活配置。

    模擬量輸入配置過壓保護裝置，可以抵御瞬時的過電壓和靜電破壞。

    支持沖突檢測CSMA/CA、及重傳機制，確保無線傳輸的可靠性。

    參數設置功能。使用RFSET軟件，通過USB接口，可以設置工作頻點、空中速率、發射功率、串口速率和格式等。

應用

模擬量傳輸

    如下圖所示，遠程模擬量控制器的輸出將始終與本地模擬量輸入保持一致的狀態。

模擬量傳輸及轉換

    如下圖所示，遠程模擬量控制器（模塊2）的4~20mA電流輸出將始終與本地0~5V電壓輸入保持對應的狀態。

    如下圖所示為開關量的一對多控制， 模塊1是DW-AJ10/11（4路模擬量輸入），模塊2、3、4可以是dw-AJ20/21（4路模擬量輸出）。

    如下圖所示為模擬量的一對多控制，模塊1的模擬量輸入AI1-1可遠程控制模塊2的模擬量輸出AO2-1；模塊1的模擬量輸入AI1-2可遠程控制模塊2的模擬量輸出AO3-1；模塊1的模擬量輸入AI1-3可遠程控制模塊4的模擬量輸出AO4-1. 模塊1是DW-AJ10/11，模塊2、3、4是DW-AJ20/21。

PLC的IO擴展

    通過無線監控器DW-MC01-485-MB，PLC可以遠程管理多個無線模擬量采集控制器，除了可以采集DW-AJ10/J11的輸入通道外，還可以控制DW-AJ20/21輸出通道。

    模塊的配置：支持modbus協議的監控器DW-MC01-485-MD與PLC通過RS485連接，監控器下掛有DW-AJ11、DW-AJ21無線模擬量采集控制器。

技術指標:
工作頻段：  433MHz、470MHz、868MHz、915MHz（可定制其它頻段）
調制方式：  GFSK
發射功率：  100mw（DW-AJ10）/500mw（DW-AJ11）
空中速率：  1.2kbps~100kbps可調
接收靈敏度：-111dBm（9.6Kbps）
Uart接口速率（USB虛擬）：1200bps~57600bps
開關量輸入通道：   VL≤5V，30V≥VH≥9V，維持200ms以上
電壓信號輸入通道： 精度0.3%，內阻5K。
電流信號輸入通道： 精度0.5%，內阻250歐。
工作濕度： 10%～90%（無冷凝）
工作溫度： -25℃ - 80℃
電    源： DC 24V（12V可選，訂貨是指定）
工作電流： 發射120mA（DW-AJ10）/420mA（DW-AJ11），接收30mA。(不含輸入輸出)
