一、產品概述

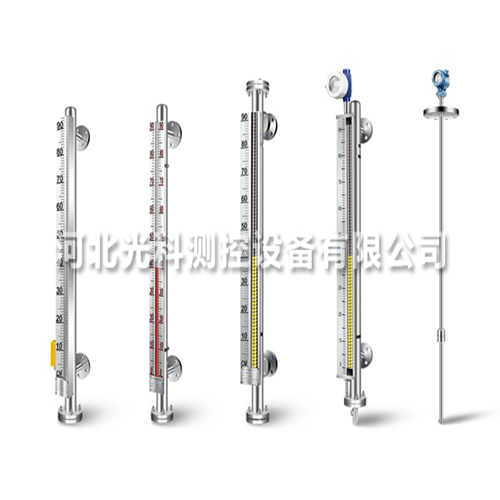

　　GKYWG-57磁浮子液位計是基于磁耦合原理的直讀式液位儀表，又被稱為磁翻柱液位計或磁翻板液位計。適用于敞開或密閉容器內的液位或界位的測量。根據現行《石油化工儲運系統罐區設計規范》SH/T 3007 第6.3.2條"壓力儲罐液位測量應設一套遠傳儀表和一套就地指示儀表，就地指示儀表不應選用玻璃板液位計。"的要求，磁浮子液位計已經替代玻璃板液位計，成為液位就地指示儀表的理想選擇。
　　磁浮子液位計產品結構合理，顯示直觀、清晰，并可以選裝液位變送器、液位開關實現信號遠傳功能。該產品已經廣泛應用于石油，化工，電力，冶金，食品，制藥，造紙，水處理等行業的液位測量與液位過程控制中。

       磁浮子液位計（磁浮子液位儀）分類：

        經濟型磁浮子液位計

        高精度型磁浮子液位計

        高壓型磁浮子液位計

       （4-20MA信號)磁浮子液位計

        總線485型磁浮子液位計

       可選供電型磁浮子液位計

        雙供電型磁浮子液位計

　　二、測量原理
　　磁浮子液位計是以磁性浮子為測量元件。當儲罐內液位發生變化時，會使帶有永久磁鋼的浮子跟隨液位移動。浮子的移動將液位變化通過磁性耦合原理線性的傳遞給指示器中的磁翻柱（板），磁翻柱（板）經過180°旋轉使指示顏色發生變化，從而達到指示儲罐內液位的目的。
　　三、產品特點
　　◎結構簡單、運行穩定
　　◎顯示直觀、清晰
　　◎介質與指示器、遠傳單元密閉隔離
　　◎可選裝液位變送器或液位開關
　　◎可選裝阻尼裝置，在進料或排空時避免損傷浮子
　　◎可用于腐蝕、有毒、易燃易爆等危險場所
　　四、安裝形式
　　磁浮子液位計有多種安裝形式滿足用戶需求，主要安裝形式包括：側裝式、頂裝式等。

　　五、主要技術參數

　　六、遠傳單元
　　1、遠傳信號變送器檢測形式
　　遠傳信號變送器包括干簧電阻式液位變送器和磁致伸縮液位變送器兩種形式。
　　2、干簧電阻式液位變送器
　　遠傳單元捆綁于測量筒體外側，當儲罐內液位發生變化時，會使帶有永久磁鋼的浮子跟隨液位移動。浮子移動使對應液位值的干簧管受到浮子磁場的作用閉合，阻值及電流發生變化，通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，干簧電阻式液位變送器選用隔爆型殼體。

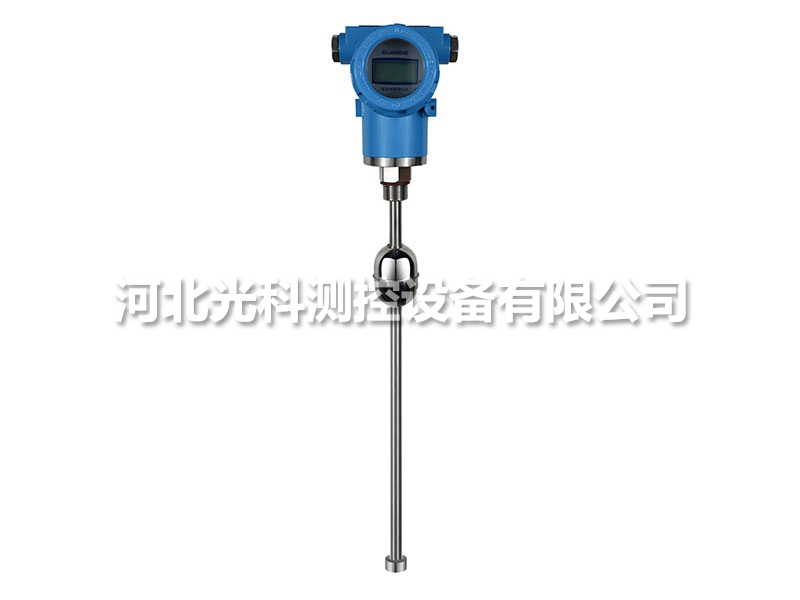

　　3、磁致伸縮液位變送器
　　遠傳單元捆綁于測量筒體外側，遠傳單元發射電流脈沖沿測量管內的磁致伸縮線形成環形磁場。當儲罐內液位發生變化時，會使帶有永久磁鋼的浮子跟隨液位移動。浮子的磁場使磁致伸縮線沿軸向磁化。兩磁場疊加處產生扭轉脈沖，遠傳單元檢測該脈沖的傳送時間經處理器處理后通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，磁致伸縮液位選用隔爆型殼體。

　　4、液位開關

　　5、電氣連接

　　七、磁浮子液位計選型表
