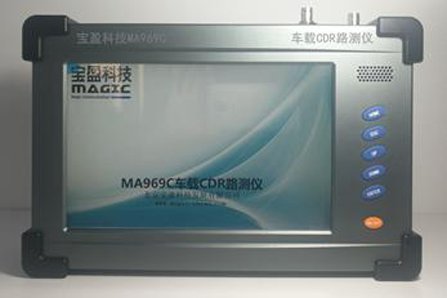

MA969C車載CDR路測儀

概述
MA969C車載CDR路測儀用于對CDR數字廣播信號進行測試和分析。需一臺儀器配合測試天線和GPS接收設備，對CDR廣播信號的發射質量和覆蓋測試，包括指標測試、星座圖和多徑測試、頻譜顯示、地圖平臺和數據分析功能等。同時支持信號解調。車載CDR路測儀內置了多功能測量分析軟件，能夠實現自動測試，數據可以實時保存；使用電子地圖平臺可以進行數據的實時標記和統計數據統計功能；覆蓋分析功能能夠根據測試結果自動生成覆蓋圖。儀器配備10.1寸電容觸摸屏，顯示清晰操作另活。具備多種數據接口，比如HDMI,USB和Ethernet數據接口，適用于多種類型的數據交換。
遵循標準GY268.1-2013，支持標準定義中的信道參數
支持傳輸模式1/2/3
支持頻譜模板1/2/9/10/22/23
支持調制方式QPSK/16QAM/64QAM
支持子幀分配方式1/2/3
支持LDPC編碼方式1/4、1/3、1/2和3/4
產品特點
●支持CDR標準傳輸模模式和頻譜模板
●集CDR多種指標測試功能：信號強度、信噪比、調制誤差率和誤包率等測試
●測試手段多樣，可以點頻測試、組頻測試也可掃頻測試。
●CDR信號指標檢測：支持信號電平強度、MER、信噪比、調制誤碼率和誤包率指標測試，同時顯示鎖定狀態；具備星座圖顯示，多徑信號測試功能
●以不同圖例顯示在地圖平臺中以不同顏色圖例形式顯示測試結果
●具備頻譜顯示、星座圖顯示和多徑信號測試功能
●具有網口\ USB\藍牙等多種數據接口，可將解調后的音頻輸出
●在路測模式下，實時自動記錄測試結果，并根據測試要求調節采樣間隔
●設定發射臺站后，可以自動計算測試距離和方位角數據
●覆蓋分析軟件可以信號覆蓋狀況
●自動進行數據統計分析，根據分析結果測試報告自動生成，模板可編輯
●可支持MAPX地圖平臺和GOOGLE Earth地圖平臺
