深圳超薄pcb線路板工廠

深圳超薄pcb線路板工廠

 深圳市廣大綜合電子有限公司是一家從事PCB電路板設計、生產、銷售于一體的高新企業。專注高精密PCB線路板、PCB超薄板、PCB無鹵素板、PCB雙面板、PCB多層板、PCB阻抗板、HDI電路板及軟硬結合板加工制作。工廠始建于 2013年,現已擁有一支高素質的專業技術管理人才及強大的品質保證隊伍,現有員工 200 余人，月生產PCB線路板 18000 平方米。公司生產的高精密PCB線路板廣泛用于計算機、通訊產品、家用電器、儀器儀表、工業設備、汽車、航空，微電子、LCD及LED等領域，主要銷往中國大陸、香港、臺灣以及歐美等地。我司以誠信為保證；以求實、創新、團隊合作的精神為根本，努力與客戶發展互利、雙贏、友好的伙伴關系、共同發展。

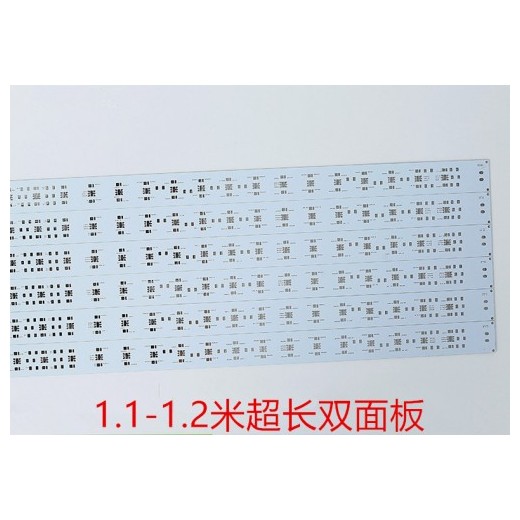

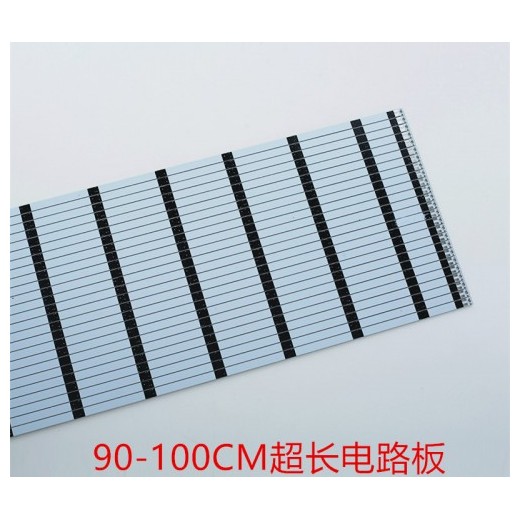

1.加工尺寸：1200mm*600mm

2.最高層數：1-20層

3.加工板厚度：剛性板 0.1mm-4.0mm

4.基材銅箔厚度：剛性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）

5.常用基材：FR-4，

6.鉆孔：最小孔徑 0.15MM

7.孔金屬化：最小孔徑 0.15mm，板厚/孔徑比 4：1

8.導線寬度：最小線寬：金板 0.05mm，錫板 0.075mm

9.導線間距：最小間距：金板 0.05mm，錫板 0.075mm

10.鍍金板：鎳層厚度：〉或＝2.5μ金層厚度：0.05-0.1μm 或按客戶要求

11.噴錫板：錫層厚度：>或＝2.5-5μ

12.銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.2mm 最小外形公差：±0.12mm

13.插座倒角：角度：30度、45度、60度深度：1-3mm

14.V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm

15.通斷測試： 最大測試面積：400mm*500mm 最大測試點：8000點

  最高測試電壓：300V  最大絕緣電阻；100M 歐

16.耐焊性：85---105℃/280℃---360℃

17.剛性板的耐繞曲性/耐化學性：符合國際印制電路IPC標準。

    18.接受文件：protel autocad powerpcb orcad gerber或實板抄板
