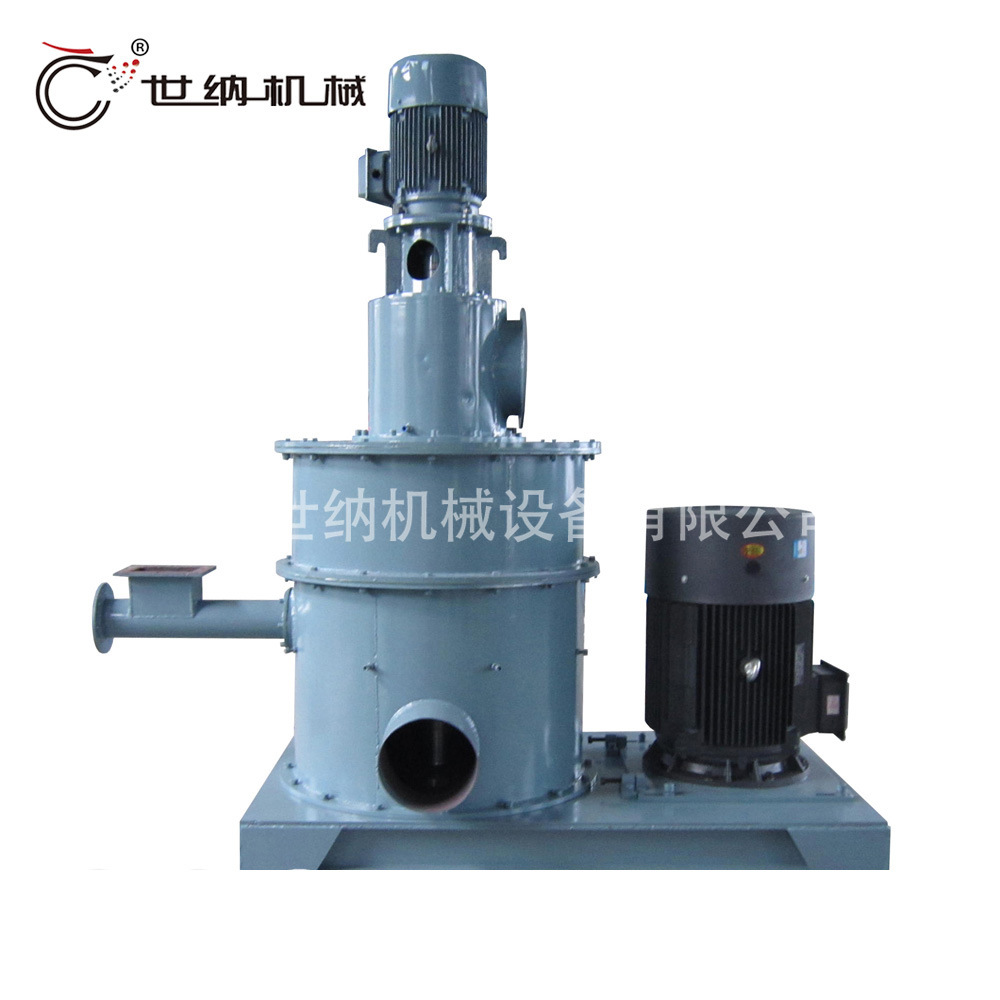

ACM系列機械粉碎機
工作原理
ACM系列機械粉碎機由定量喂料系統把物料輸送到粉碎腔內，進入粉碎腔的物料在高速旋轉的動件與定件之間碰撞，又同時受到高壓氣流的沖擊與剪切使物料瞬間變細。粉碎后的物料在氣流的帶動下進入預分級區，進行自分流分級，一部分物料經整流罩進入強制分級區進行分級，分級后的合格物料通過旋風和除塵器收集，不合格的物料重新返回到粉碎區進行粉碎，特殊的/整流設計使物料不產生熱量，即節約了粉碎能，又提高了粉碎效率。
特點
◆適用于莫氏硬度7以下物料的粉碎。
◆內置分級裝置，對物料不會產生過粉碎，降低能耗。
◆設備材質可根據粉碎物料的性質及要求不同，采用不同材質，如碳鋼、不銹鋼、陶瓷等。
◆產量高，性能可靠，運行**，維護方便。
◆通過調整分級輪的轉速及風機風量來得到不同粒徑的產品。

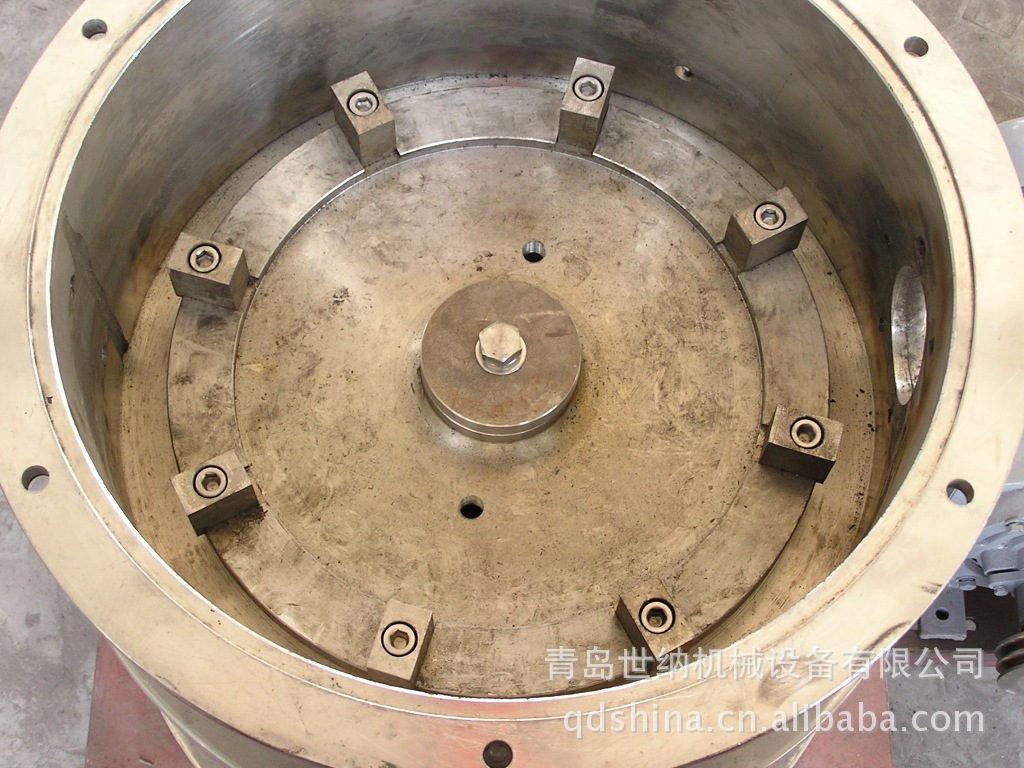

粉碎盤 粉碎腔
技術參數
Model | Rotor diameter (mm) | Grinding motor (KW) | Classifier motor (KW) | Air volume (m3/hr) | Capacity factor |
ACM300 | 300 | 11 | 2．2 | 500 | 0.25 |
ACM400 | 400 | 22 | 4 | 1200 | 0.5 |
ACM700 | 700 | 45 | 7.5 | 2800 | 1 |
ACM850 | 850 | 55～75 | 11 | 4000 | 1.5 |
ACM1000 | 1000 | 90 | 15 | 5500 | 2 |
ACM1100 | 1100 | 110 | 18.5 | 6800 | 2.5 |
ACM1200 | 1200 | 132 | 22 | 8000 | 3 |
ACM1400 | 1400 | 160～200 | 30～37 | 11000 | 4 |
生產流程圖
適用范圍
化工、礦物、磨料、陶瓷、耐火材料、醫藥、農藥、食品、新材料等行業。
