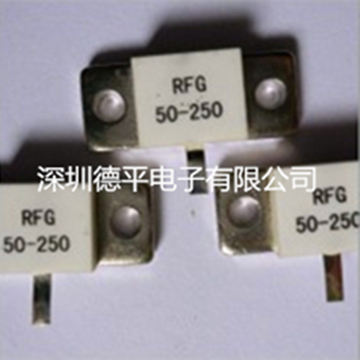

一、產品特點及用途
1.1特點：體積小,功率容量大,高頻特性好,性能穩定可靠安裝方便。
1.2用途：適用于高頻電路中作功率分配器，隔離電阻和終端負載電阻如用在腔體耦合器 、合路器 、雙工器 、電視及調頻發射機、 機頂盒、 發大器天線、 3G智能天線等。
二、產品參數（可定制）
型 號 :DPR45
功 率 :10W
電 阻 值:50Ω
阻值精度:5%
工作頻率:DC-3GHZ
工作溫度:-55℃-+125℃
溫度系數:≤±150PPM/℃
尺 寸 :4.5*14
駐 波 比:1：1.2
注）：產品相關參數可根據客戶要求定制；詳情可資訊我們的工作人員！！
三、產品安裝方法及試驗
安裝方法：將電阻器用螺釘固定在金屬試驗架上，引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。
產品安裝試驗要點及檢測
可焊性
2.1試驗方法：焊槽溫度為235℃±2℃，浸漬時間5S~10S，引出端浸漬度深度距電阻體1mm±0.5mm。
2.2試驗后檢測：電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。
引出端強度
2.3試驗條件：A.沿電阻器引出端水平方向緩慢施加10N拉力，持續5S~10S。
2.4試驗后檢測：電阻器引出端應無機械損傷、松動和脫落。
電老化
安裝方法：用螺釘，加一個彈簧墊圈將電阻器固定在鋁制散熱器上，電阻器與散熱器之間要求接觸良好（涂敷導熱硅脂）；將引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。
3.1試驗前測量阻值。
3.2試驗條件：直流或交流有效值按額定功率施加。
3.3試驗溫度：25℃±5℃。
3.4加電方式：試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以內。為了保證電阻的功率降額，如果機箱內溫度超過70℃，應加風扇冷卻。
3.5試驗后測量：電阻器在25℃±3℃下穩定2h~4h后，電阻器應無機械損傷，電阻值變化不超過±5%。
四、安裝提示
4.1產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；
4.2焊接時，使用電烙鐵功率不超過40w；
4.3負載電阻的引出線應保持水平塔接；
4.4在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；
4.5可以選擇帶法蘭和不帶法蘭兩種形式；
