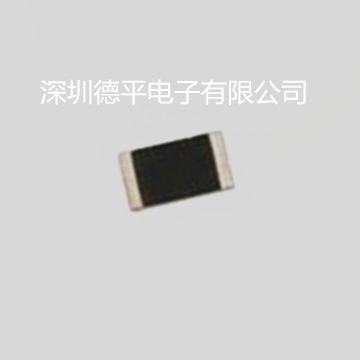

德平電子供應5W大功率DC-4GHZ高頻貼片電阻
一、產品用途及特點
1.1產品用途：產品主要運用于微波集成電路模塊，如放大，耦合、衰減、濾波等模塊電路。
1.2產品特點：產品具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單等優點。
二、產品參數（供參考）
2.1型 號：RFG005S500A1J
2.2功 率：5W
2.3阻 值：50Ω（可定制）
2.4阻值精度：±5%(±1%、±2%可定制)
2.5頻 率：DC-4GHZ
2.6駐 波 比：1:1.2
2.7尺寸規格：5*3*2.5
2.8溫度系數：≤±150PPM/℃
2.9工作溫度:-55℃－+125℃
注）：產品參數可定制，詳情請與我們聯系?。?br />
三、產品結構（僅正面金屬化）
3.1金屬化結構：TaN/TiW/Au
1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min
3.2基片材質：99.6%氧化鋁基片，厚度0.254mm
五、特性參數
4.1外觀：金屬表面光潔，無外來雜質污染，瓷體表面無裂痕。金屬毛刺小于20um。
4.2鍵合性能：至少承受6gf拉力（25um直徑金絲）。
4.3膜層可焊性：支持金錫焊接，5秒浸潤。
4.4膜層耐高溫：400℃5分鐘、180℃2小時不變色，不氣泡。
4.5額定功率：5W
六、產品安裝提示
5.1產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；
5.2焊接時，使用電烙鐵功率不超過40w；
5.3空氣潮濕時，會形成自我鈍化保護膜：
5.4在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；
5.5直流或交流有效值按額定功率施加。
七、深圳德平電子有限公司
深圳德平電子有限公司是一家從事射頻器件研究開發與生產的專業廠家。公司技術力量雄厚，擁有先進的檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通訊、專業研制生產射頻大功率電阻，圓柱微波負載電阻，法蘭終端負載電阻，同軸衰減片，濾波連接器，SMA同軸負載，穿心電容等高科技電子領域。
本公司主營：大功率射頻電阻,圓柱微波電阻,高頻貼片電阻,穿心電容,法蘭負載電阻,管狀穿心電容濾波器，薄膜衰減片,饋通濾波器等產品，是出色的電子產品公司，擁有出色的高中層管理隊伍，我們在技術開發、市場營銷、財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！
